La solidité structurelle des systèmes de support temporaires est incontestablement l'un des facteurs les plus importants à prendre en compte lors de travaux sur des chantiers de grande envergure et des infrastructures industrielles. système d'échafaudageDes tuyaux servent de support. Il est important de connaître la taille et la capacité de charge de votre tuyau. tuyau d'échafaudage La capacité à maintenir les matériaux en toute sécurité est essentielle pour garantir des environnements de travail sûrs, optimiser l'utilisation des matériaux sur site et assurer la conformité aux normes d'ingénierie internationales.

Ce guide décrit précisément les éléments pris en compte pour déterminer le poids maximal que chaque type/taille de tuyau métallique d'échafaudage peut supporter en toute sécurité, ainsi que les normes régissant l'utilisation des tuyaux d'échafaudage dans le monde entier.

1. Les principes fondamentaux de la capacité de charge

Quelle charge peut supporter un tube d'échafaudage ? La capacité de charge est déterminée en calculant la charge (force) maximale qu'un tube d'échafaudage peut supporter avant d'atteindre sa limite de déformation permanente ou de s'effondrer. Dans le cadre de votre travail d'ingénieur, cette valeur est toujours calculée par rapport à toutes les autres barres de l'échafaudage ; vous ne pouvez donc pas l'utiliser isolément.

Charges permanentes vs. charges d'exploitation

• Charges mortes : Le poids propre de la structure d'échafaudage (c'est-à-dire le poids des tuyaux, des planches d'acier, des marches et des raccords qui constituent l'échafaudage proprement dit).
• Charges en direct : Le poids total de toutes les personnes, de l'équipement et des matériaux stockés sur la structure de l'échafaudage.

2. Déterminants clés de la résistance structurale

La capacité de charge d'un tube d'échafaudage est déterminée par plusieurs propriétés physiques et mécaniques.

A. Spécifications du matériau et de l'épaisseur de la paroi :

• Le matériau le plus souvent utilisé pour les échafaudages structuraux est l'acier au carbone galvanisé, et l'épaisseur de la paroi (généralement 3,2 mm ou 4,0 mm) influe directement sur la résistance à la flexion du tube. Une paroi plus épaisse augmente la section transversale du tube et, par conséquent, sa capacité de charge axiale.

B. Le rapport d'élancement et le flambage :

• Plus la longueur non supportée d'un tuyau augmente, plus sa résistance diminue du fait de son allongement. On parle alors d'élancement. Un tuyau peut être fabriqué dans un matériau résistant, mais si la hauteur de levage verticale entre les deux traverses horizontales est trop importante, il risque de se déformer sous une charge inférieure à sa charge de rupture théorique.

C. Normes réglementaires : EN39 et BS1139

Le respect des normes internationales garantit la constance des performances.

• Notre stock commercial et technique comprend des tubes en acier conventionnels conformes aux normes BS1139 / EN39. Disponibles en longueurs droites, ces tubes ont un diamètre extérieur nominal de 48,3 mm avec une tolérance dimensionnelle. L'acier présente une limite d'élasticité minimale spécifiée de 235 N/mm².^2. L'utilisation de ces composants comme base pour les calculs de charge admissible est un point de départ courant.

3. Classes de charge et capacités de service

Les systèmes d'échafaudage sont classés en fonction de leur application prévue. Ces classifications déterminent la charge uniformément répartie maximale (CUR) autorisée sur les plateformes de travail.

4. Calculs d'ingénierie pour la capacité de charge

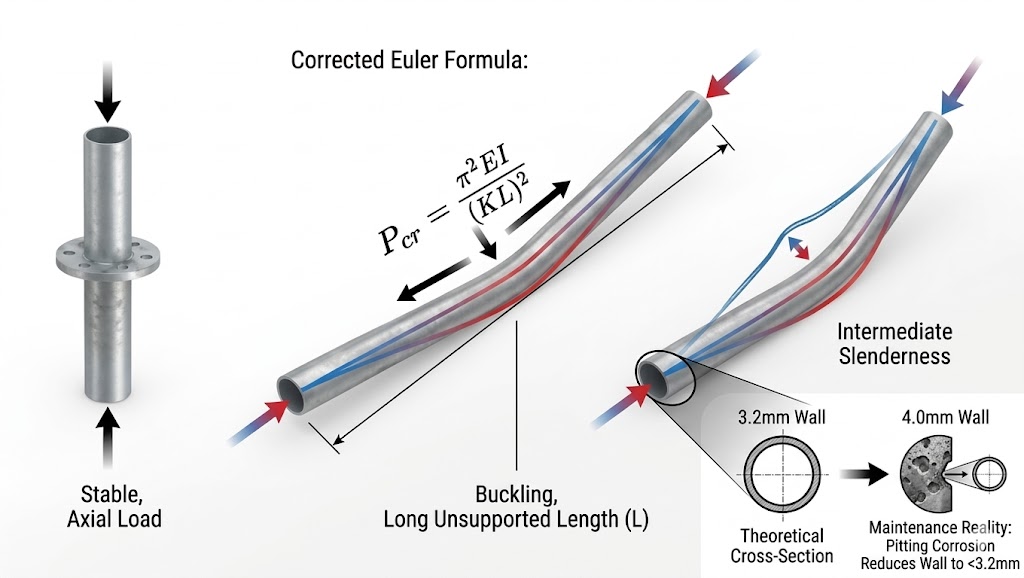

Le calcul de la charge critique d'un montant d'échafaudage vertical standard (agissant comme un élément de compression) implique l'évaluation de la formule de flambement d'Euler.

La charge critique de flambement P_cr s'exprime comme suit :

Où:

E : Module d'élasticité de l'acier.

I : Deuxième moment d'aire.

L : La longueur réelle du tuyau.

K : Le facteur de longueur effective (dépendant de la manière dont les extrémités sont fixées).

Le facteur de sécurité : Pour tenir compte des variables imprévisibles telles que l'oscillation du vent ou les défauts mineurs des matériaux, un facteur de sécurité (généralement 4:1) est appliqué à la charge de rupture ultime pour déterminer la charge de travail sûre (SWL).

5. Facteurs qui diminuent la capacité de charge

La capacité théorique doit être ajustée aux conditions réelles. Au fil du temps, plusieurs facteurs peuvent compromettre l'intégrité de l'acier :

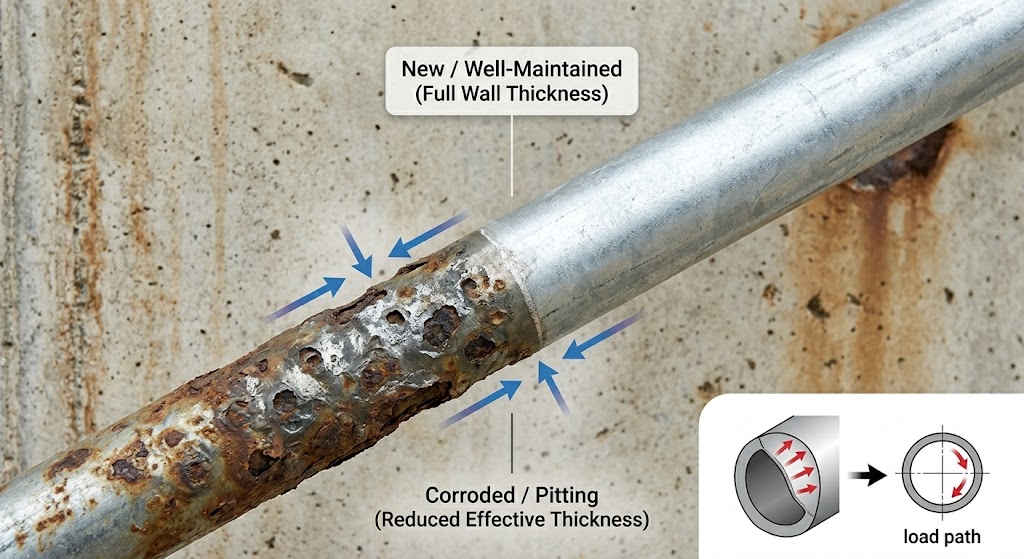

• Corrosion/Oxydation : En présence d'une épaisse couche de rouille sur le tuyau, l'épaisseur effective peut être considérablement réduite, au point que, pour des charges statiques et dynamiques, l'inertie du tuyau peut être considérablement diminuée.
• Chargement excentrique : Une charge excentrée est définie comme une charge dont le centre n'est pas situé directement au-dessus du centre du tuyau. Ce type de charge induit une contrainte de flexion supplémentaire sur le tuyau, modifiant ainsi le point de rupture : il passe du point de rupture par contrainte circonférentielle au point de rupture par contrainte de flexion.
• Déformation physique : Les tuyaux bosselés, pliés ou « redressés » ne peuvent être réparés et doivent être mis hors service car ils ne répondent plus aux critères de performance d'origine.

6. Mise en œuvre pratique pour la sécurité du site

Pour maintenir les normes les plus élevées en matière d'intégrité structurelle, tenez compte des pratiques techniques suivantes :

• Uniformité des matériaux :Évitez de mélanger des tubes d'épaisseurs de paroi différentes (par exemple, 3,2 mm et 4,0 mm) dans la même section verticale pour assurer une répartition de charge prévisible.
• Accouplement rigide :Assurez-vous que tous les coupleurs sont serrés au couple spécifié par le fabricant, car la « fixité » des joints affecte le facteur $K$ dans les calculs de flambage.
• Vérification régulière :Effectuer des contrôles périodiques d'épaisseur et de rectitude pour s'assurer que le stock répond toujours aux spécifications du certificat d'usine d'origine.

Conclusion

Le calcul de la capacité de charge des tubes d'échafaudage repose sur un équilibre entre science des matériaux et génie mécanique. En respectant des normes reconnues telles que BS1139 et EN39, et en tenant compte de variables comme l'élancement et les marges de sécurité, les projets de construction peuvent être menés avec une fiabilité structurelle optimale.

La sécurité sur les échafaudages n'est pas une question de conjectures, mais de précision calculée.

Assurez-vous que votre prochain projet repose sur des fondations d'une solidité certifiée. Nous fournissons des tubes et des composants d'échafaudage haut de gamme et ultra-résistants, conformes aux normes de sécurité internationales les plus strictes.

Contactez-nous dès aujourd'hui pour recevoir les spécifications techniques complètes et les certificats d'usine pour vos besoins en échafaudages !

FAQ

1. Quelle est la capacité de charge standard d'un tube d'échafaudage de 48,3 mm ?

• La capacité de charge d'un tube d'échafaudage standard de 48,3 mm de diamètre extérieur dépend principalement de son épaisseur et de sa longueur libre. Pour un tube en acier standard de 4,0 mm d'épaisseur conforme à la norme EN 39, la charge axiale admissible est généralement de 40 à 60 kN, à condition que la hauteur libre (hauteur de levage) reste dans les limites standard (généralement 2,0 mètres). Cependant, cette valeur diminue significativement avec l'augmentation de la hauteur de levage en raison des risques de flambement.

2. Comment l'épaisseur de la paroi (3,2 mm contre 4,0 mm) affecte-t-elle la capacité de charge ?

• L'épaisseur de paroi est un facteur déterminant de la stabilité structurelle. Un tuyau de 4,0 mm contient environ 20 % d'acier en plus qu'un tuyau de 3,2 mm. Ce surplus de matière améliore considérablement le rayon de giration et le moment d'inertie, ce qui rend le tuyau de 4,0 mm beaucoup plus résistant au flambage. Dans les applications exigeantes ou les structures à grande hauteur libre, les tuyaux de 4,0 mm sont privilégiés par l'industrie pour garantir une marge de sécurité accrue.

3. Des tuyaux rouillés ou corrodés peuvent-ils encore répondre aux exigences de charge ?

• La corrosion réduit considérablement la capacité des canalisations. La rouille superficielle (rouille éclair) n'affecte généralement pas l'intégrité structurelle, mais la corrosion par piqûres ou l'entartrage interne diminuent l'épaisseur effective de la paroi. Si l'épaisseur de la paroi d'une canalisation a diminué de plus de 10 % par rapport à sa spécification d'origine, elle doit être déclassée ou mise hors service, car elle ne peut plus garantir les capacités de charge définies dans des normes telles que la norme BS1139.
