Lors de la réalisation de tout projet de construction, d'entretien ou de rénovation, la sécurité et l'efficacité sont primordiales. Au cœur de ces priorités se trouve le choix de la structure de support temporaire appropriée : l'échafaudage. Bien qu'il existe de nombreux types d'échafaudages, il est essentiel de s'y référer. types de systèmes d'échafaudage Deux configurations fondamentales restent aujourd'hui des incontournables du secteur :échafaudage simpleet double échafaudage.

Choisir le mauvais type de système peut compromettre la sécurité des travailleurs, entraîner des retards de projet ou engendrer des coûts de location et de main-d'œuvre inutiles. Ce guide complet détaille les différences structurelles, les cas d'utilisation idéaux, les profils de sécurité et les implications financières des deux systèmes afin de vous aider à faire un choix éclairé pour votre prochain projet.

Qu'est-ce qu'un échafaudage simple ? (Échafaudage de maçon)

L'échafaudage simple est un système traditionnel principalement utilisé pour les travaux de maçonnerie de briques, c'est pourquoi il est largement connu sous le nom d'échafaudage de maçon.

La caractéristique principale d'un échafaudage simple est son appui sur le mur existant du bâtiment. Il se compose d'une seule rangée de montants verticaux parallèles au mur, à une distance d'environ 1,2 à 1,5 mètre.

Composants et mécanismes clés :

Normes : Poteaux verticaux ancrés au sol.

• Registres :Des poteaux horizontaux parallèles au mur, attachés aux montants à intervalles verticaux (généralement de 1,2 à 1,5 mètres).
• Journaux de publication :De courts éléments horizontaux reposent transversalement sur les lisses. Point crucial : une extrémité du tenon s’insère dans un trou percé directement dans le mur du bâtiment, tandis que l’autre extrémité est soutenue par la lisse.
• Note de l'industrie :Comme il nécessite de percer la structure pour y insérer les rondins, l'échafaudage simple est généralement limité aux constructions neuves en briques où les trous peuvent facilement être laissés ouverts et rebouchés ultérieurement.

Qu'est-ce qu'un échafaudage double ? (Échafaudage de maçonnerie)

Contrairement à l'échafaudage simple, l'échafaudage double est totalement indépendant des murs du bâtiment pour le support des charges verticales. C'est pourquoi on l'appelle souvent échafaudage de maçon ou échafaudage indépendant.

L'échafaudage double se compose de deux rangées de montants verticaux. La première rangée est placée près du mur (à environ 20 à 30 cm), et la seconde rangée est placée parallèlement à la première, à environ 1 à 1,2 mètre plus loin.

Composants et mécanismes clés :

• Deux rangées de normes :En travaillant ensemble, ils éliminent la nécessité de percer la façade du bâtiment.
• Lisses et traverses :Les registres relient les normes horizontalement, tandis que les traverses (similaires aux journaux de transactions) comblent l'écart entre les rangées de normes internes et externes pour soutenir la plateforme de travail.
• Râteaux et renforts :Comme elle ne s'ancre pas au mur pour supporter son poids, elle utilise des traverses diagonales et des contreventements transversaux pour assurer sa stabilité latérale.

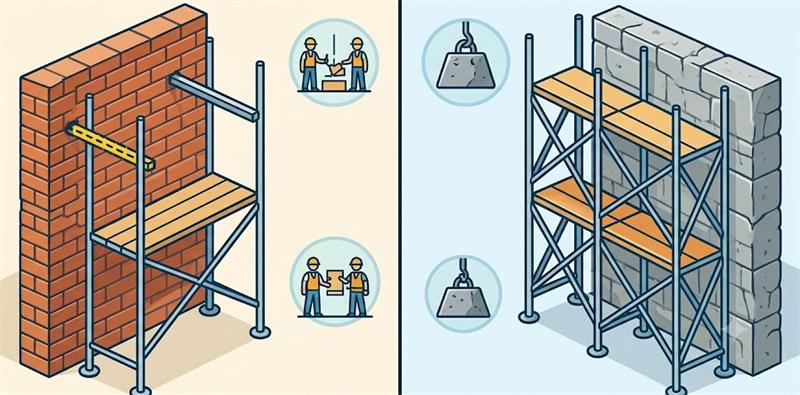

Principales différences : Échafaudage simple vs. double

Pour vous aider à évaluer rapidement quel système correspond à vos besoins actuels en matière d'inventaire ou de projet, comparons-les selon des critères opérationnels critiques :

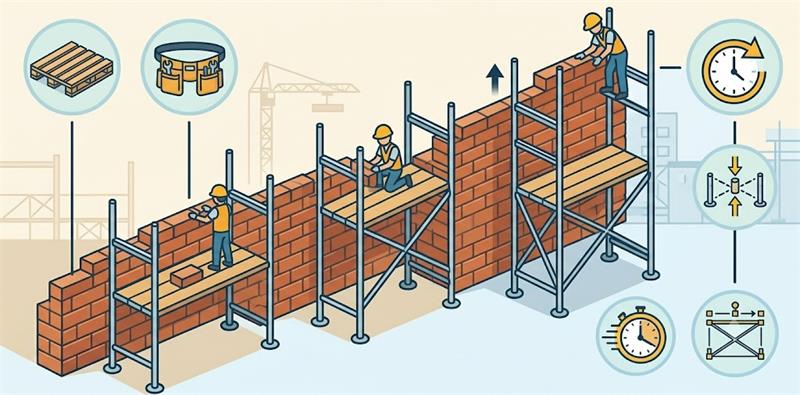

Quand choisir un échafaudage simple

L'échafaudage simple est très efficace dans des conditions optimales. C'est le choix idéal lorsque :

• Vous construisez un nouveau bâtiment en briques :Le fait de laisser des espaces temporaires pour les rondins de mise en place s'intègre facilement au flux de travail de la maçonnerie.
• Budget et délais serrés :Elle nécessite moins de tubes, de raccords et de cartes, ce qui réduit les coûts de transport et de main-d'œuvre pour l'installation.
• L'espace au sol est limité :Le fait de n'avoir qu'une seule rangée de normes minimise l'encombrement sur les chantiers urbains encombrés ou dans les ruelles étroites.

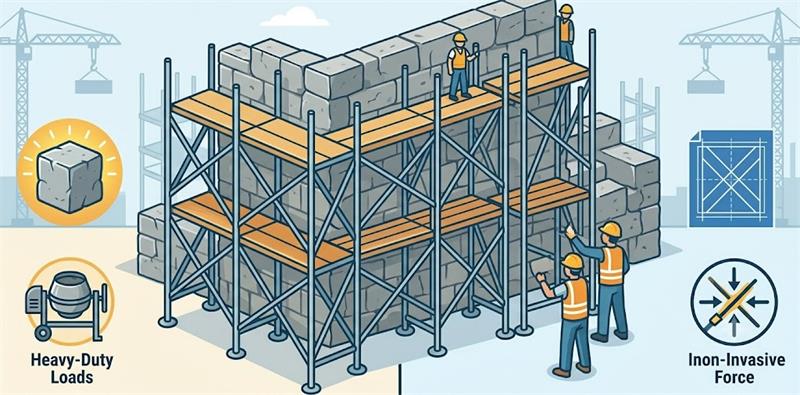

Quand choisir un échafaudage double

L'échafaudage double est la norme dans le secteur pour les travaux d'ingénierie complexes et les structures lourdes. Vous devriez opter pour ce système lorsque :

• Travaux sur maçonnerie de pierre ou murs en béton :Il est extrêmement difficile, voire interdit, de percer des trous dans les façades en pierre ou en béton armé.
• Exécution des travaux de restauration ou d'entretien :Les bâtiments historiques et les réparations structurelles nécessitent un accès non destructif, ce qui rend obligatoire l'utilisation d'échafaudages indépendants.
• Le stockage de matériaux lourds est nécessaire sur les plateformes :Si votre équipe a besoin de blocs de pierre hissés, de lourds mélangeurs à mortier ou d'outils électriques robustes sur le pont, la structure à double standard offre la répartition de poids nécessaire.

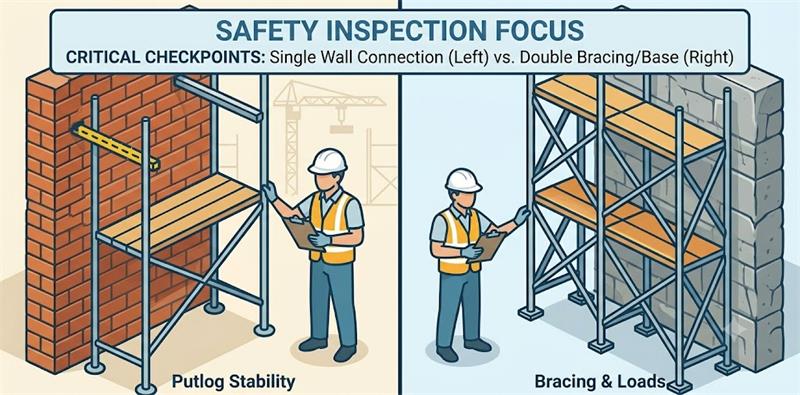

Considérations relatives à la sécurité et à la conformité

Quel que soit le système choisi, le respect des réglementations locales en matière de sécurité (telles que les normes OSHA ou EN) est non négociable.

Pour un échafaudage simple :Le principal point faible en matière de sécurité réside dans la liaison avec le mur. Si les chevilles ne sont pas correctement enfoncées ou si la maçonnerie est instable, le système peut céder. Des inspections régulières sont nécessaires pour s'assurer que les trous dans le mur ne se sont pas détériorés.

Pour les échafaudages doubles :La stabilité repose sur un contreventement diagonal correct et sur la nature du sol. Supportant des charges nettement plus importantes, les semelles (seuils de terre) doivent être solidement ancrées sur un sol stable et compacté afin d'éviter tout affaissement.

Conclusion

Dans le débat entre échafaudage simple et double, il n'y a pas de solution idéale : il faut choisir l'outil le plus adapté à chaque application. L'échafaudage simple offre un rapport coût-efficacité et une rapidité d'exécution inégalés pour les travaux de maçonnerie classiques. À l'inverse, l'échafaudage double assure la stabilité, la capacité de charge et l'accès non invasif nécessaires aux travaux de maçonnerie en pierre, aux vitrages structurels et aux rénovations d'immeubles de grande hauteur.

Pour les responsables des achats d'échafaudages, les ingénieurs de projet et les distributeurs d'équipements, optimiser votre stock avec un mélange équilibré des deux configurations vous permet de relever tous les défis structurels en toute sécurité et à moindre coût.

Optimisez votre flotte de construction dès aujourd'hui

Vous souhaitez améliorer la sécurité de vos chantiers ou agrandir votre parc d'échafaudages en location ? Nous fournissons des composants d'échafaudages certifiés de qualité supérieure — des montants robustes aux raccords haute résistance — conçus pour répondre aux exigences rigoureuses de la construction moderne.

[Contactez notre équipe d'ingénieurs dès aujourd'hui]pour obtenir un devis personnalisé ou pour discuter de la configuration d'échafaudage idéale pour votre prochain projet.

FAQ

1. Pourquoi un échafaudage double est-il appelé échafaudage de maçon ?

• L'échafaudage double est appelé échafaudage de maçon car les travaux de maçonnerie en pierre permettent rarement de percer des trous dans le mur pour y installer les montants (poteaux). Les blocs de pierre étant lourds et les murs souvent finis, les maçons ont besoin d'une structure robuste et totalement indépendante, reposant sur ses deux rangées de montants sans endommager la façade.

2. Un échafaudage simple peut-il être utilisé pour la construction d'immeubles de grande hauteur ?

• En général, non. La hauteur d'un échafaudage simple est limitée car elle repose essentiellement sur la solidité de la structure du mur et sur une seule rangée de montants. Pour les projets de grande hauteur, il est nécessaire d'utiliser un échafaudage double ou des systèmes spécialisés comme les échafaudages suspendus ou modulaires afin de garantir la conformité aux normes de sécurité et aux exigences de charge en vigueur dans le secteur de la construction.

3. Quel est l'espacement standard des montants dans un échafaudage double ?

• Dans une configuration standard d'échafaudage double, la rangée intérieure de montants est placée à environ 20 à 30 cm du mur, tandis que la rangée extérieure est espacée de 1 à 1,2 mètre de la rangée intérieure. L'espacement longitudinal entre chaque montant le long du mur varie généralement de 2 à 2,5 mètres, selon la charge admissible prévue.
