Dans le monde de la construction, assurer un accès sûr et efficace aux zones de travail en hauteur est une condition essentielle à la réussite des projets. Bien qu'il existe des dizaines de systèmes d'échafaudages différents, un type s'est imposé comme incontournable dans le secteur de la construction grâce à sa simplicité d'application, son adaptabilité et sa fiabilité : l'échafaudage. échafaudage à cadre. Parfois appelé séchafaudages sismiques, ce type d'échafaudage est utilisé aussi bien sur de petits chantiers résidentiels que sur de grands chantiers de travaux publics.

Ce manuel s'adresse aux professionnels du bâtiment appelés à assurer un accès adéquat. Que vous soyez chef de projet, entrepreneur en location de matériel, distributeur de matériaux de construction ou acheteur pour les travaux publics, ce document vous fournira des informations utiles sur les échafaudages à cadre. Il aborde les différents composants des échafaudages à cadre, leurs applications, leurs types et les normes de sécurité importantes qui régissent leur utilisation.

Le concept de base de l'échafaudage à cadre

L'échafaudage à cadre est fondamentalement un système modulaire composé de cadres préfabriqués assemblés par des croisillons. Son principe est simple : concevoir une unité structurelle robuste et reproductible, empilable verticalement et facilement extensible horizontalement. Les cadres sont en acier haute résistance, assemblés par des croisillons en X pour une stabilité latérale exceptionnelle.

Ce plan simple mais efficace permet un montage et un démontage rapides, ce qui en fait un choix idéal pour les projets où le temps et les coûts de main-d'œuvre sont des facteurs critiques.

Composants clés et accessoires

Il est essentiel de comprendre chaque partie d’un système d’échafaudage à cadre pour garantir un assemblage sûr et fonctionnel.

Composants clés

• Cadres verticaux : Les principaux éléments porteurs. Les styles les plus courants sont les structures à passage direct, les structures de maçon et les structures en échelle.
• Contreventement transversal : Éléments tubulaires reliant les cadres verticaux pour plus de rigidité et empêchant tout balancement.
• Plaques de base & Vérins à vis: Les plaques de base répartissent la charge sur le sol. Le vérin à vis (ou vérin de mise à niveau) permet de régler la hauteur sur un terrain accidenté pour une structure de travail parfaitement plane.
• Goupilles d'accouplement: Utilisé pour empiler les cadres en toute sécurité verticalement, en couplant un cadre sur un autre.
• Plateformes et planches (ponts): La surface de travail, généralement en bois, en aluminium ou en acier, est un matériau approuvé par l'OSHA.
• Garde-corps et plinthes : Le système essentiel de protection contre les chutes, composé d'un rail supérieur, d'un rail intermédiaire et d'un plinthe pour empêcher les outils de tomber.

Accessoires essentiels

Roulettes (roues): Roulettes verrouillables et robustes qui transforment un échafaudage stationnaire en une tour mobile ou roulante pour les tâches nécessitant des mouvements fréquents.

Stabilisateurs : Élargissez la base de l’échafaudage pour augmenter la stabilité, ce qui est essentiel pour empêcher les hautes tours de basculer.

Escaliers et échelles: Offre un accès vertical sûr et efficace, une amélioration significative de la sécurité par rapport à l'escalade des cadres.

Bras de levage : Un système de poulie simple fixé à l'échafaudage pour soulever en toute sécurité des matériaux légers et des outils.

Filets et enceintes anti-débris : Utilisé dans les espaces publics pour contenir la poussière et les débris, protégeant ainsi l'environnement environnant et offrant aux travailleurs une protection contre les intempéries.

Applications des échafaudages à cadre

La valeur des échafaudages à cadre est démontrée par sa large gamme d'applications pratiques :

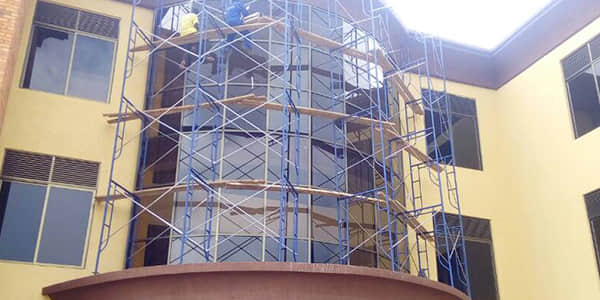

• Travaux de façade, peinture et revêtement : Sa capacité à créer des plates-formes longues et continues le rend parfait pour les peintres, les installateurs EIFS et les spécialistes du revêtement travaillant sur les extérieurs des bâtiments.
• Maçonnerie et briquetage : L'utilisation de cadres de maçon offre une zone dégagée aux maçons et est suffisamment robuste pour supporter le poids important des travailleurs et des matériaux.
• Travaux publics et entretien général : Les agences gouvernementales et les services de maintenance s'en servent pour les travaux de routine sur les bâtiments publics, les écoles et les hôpitaux, tels que le remplacement des fenêtres et la réparation des toitures.
• Accès intérieur au plafond haut : Construit comme une tour roulante, il est excellent pour les travaux intérieurs dans de grands espaces comme les auditoriums, les gymnases et les entrepôts pour accéder à l'éclairage, aux plafonds et aux conduits.
• Stuc et plâtrage : Traditionnellement, une plate-forme stable est souvent une condition préalable pour qu'un plâtrier puisse enduire une surface.

Types d'échafaudages à cadre

Le choix du style de cadre approprié est de la plus haute importance pour obtenir une efficacité et une sécurité maximales.

Styles de cadre courants

Cadres de visite : Prévoir un portail ouvert, créant des allées dégagées pour le personnel et les matériaux le long de l'échafaudage.

Cadres Mason (ou Bridge) : Conçu avec un dessus ouvert, permettant aux maçons de travailler sur un mur sans qu'une barre horizontale ne les gêne.

Cadres en échelle (ou étroits) : Les sections plus étroites, souvent dotées d'échelons intégrés, sont parfaites pour une utilisation dans des zones confinées comme les cages d'escalier.

Compatibilité des marques

Il est important que les loueurs et les concessionnaires soient conscients de l'existence de différents systèmes (par exemple, de type Safway, de type Waco, etc.). En général, nous constatons que les pièces et matériaux de différentes marques ne sont souvent pas interchangeables. Il est donc important de signaler la compatibilité des marques, en mettant l'accent sur la sécurité.

Pourquoi choisir un échafaudage à cadre ? Principaux avantages

La popularité des échafaudages à cadre repose sur une combinaison particulière d’avantages :

• Efficacité et rapidité : La structure modulaire permet un montage et un démontage rapides, contribuant ainsi directement à la réduction des coûts de main-d'œuvre et au respect des délais des projets. Cela constitue un avantage particulier pour les entrepreneurs commerciaux et les organismes gouvernementaux.
• Versatilité: Convient à la majorité des applications courantes de construction et d'entretien, de la maçonnerie à la peinture.
• Économie: Les échafaudages à cadre représentent généralement un investissement initial moins important que les systèmes plus complexes. Leur durabilité et leur faible entretien garantissent aux loueurs et aux revendeurs un excellent retour sur investissement.
• Transportabilité et stockage : La possibilité d'empiler soigneusement les cadres et de regrouper les croisillons facilite la logistique, un avantage important pour la gestion de stocks importants et la mobilisation à grande échelle.

La sécurité avant tout

Le respect des exigences de l'OSHA est obligatoire. Un échafaudage n'est un dispositif de sécurité que s'il est utilisé correctement.

• Base stable : Installez toujours les échafaudages sur une base solide et plane, avec des lisses de fondation sur sol meuble et des vérins à vis pour les mettre à niveau. La hauteur de l'échafaudage ne doit pas dépasser quatre fois sa dimension minimale de base, sauf s'il est fixé à un bâtiment.
• Protection antichute : L’OSHA exige l’utilisation de garde-corps sur toute plateforme située à plus de 3 mètres au-dessus du niveau inférieur. Ces garde-corps comprennent une lisse supérieure, une lisse intermédiaire et une plinthe.
• Capacité de charge : Toutes les pièces doivent pouvoir supporter leur propre poids, majoré d'au moins quatre fois la charge maximale pour laquelle elles sont conçues. Les ponts doivent être dotés d'un plancher complet.
• Personne compétente : Une personne compétente doit superviser le montage des échafaudages et doit les inspecter avant chaque quart de travail pour déterminer et corriger les conditions de danger.

Erreurs courantes à éviter

Les erreurs peuvent entraîner des pannes catastrophiques. Évitez les pièges suivants :

• Fondations instables : Installation sur un terrain accidenté ou meuble sans préparation adéquate.
• Composants manquants : Omettre les traverses, les goupilles ou les garde-corps pour gagner du temps.
• Surcharge: Dépassement de la charge nominale prévue de l'échafaudage avec des travailleurs ou des matériaux.
• Accès inapproprié : Grimper sur des traverses au lieu d'utiliser une échelle ou un escalier approprié.
• Négliger les inspections : Ne pas effectuer d’inspections quotidiennes par une personne compétente.

Conclusion

Les échafaudages à cadre sont devenus un incontournable du secteur. Pour un large éventail de tâches de construction et de maintenance, ils offrent un équilibre inégalé entre efficacité, polyvalence et rapport qualité-prix. Leur montage rapide et leur fiabilité éprouvée en font un choix judicieux pour les entrepreneurs soucieux de leur productivité, les sociétés de location gérant des parcs diversifiés et les organismes gouvernementaux en quête de solutions fiables.

Lorsqu'ils sont utilisés conformément à des normes de sécurité rigoureuses, les échafaudages à cadre fournissent une plate-forme sécurisée qui permet aux travailleurs d'effectuer leur travail en toute sécurité et efficacement.

Pour des conseils d'experts sur la sélection du système d'échafaudage à cadre adapté à votre projet, ou pour vous renseigner sur nos options de location et de vente durables et conformes, contactez notre équipe des spécialistes d'aujourd'hui.
