Introduction : L'impératif technique du contreventement

Lorsqu'une structure de travaux temporaires est conçue et érigée, qu'elle soit échafaudage, coffrage, ou étaiement, l'objectif principal est de créer un système stable, capable de supporter sans défaillance toutes les charges superposées. Bien que les poteaux verticaux et les lisses horizontales soient conçus pour supporter des charges verticales (gravité), la résistance et l'intégrité globales du système ne sont assurées que si son mécanisme de résistance aux forces latérales (horizontales) est également efficace.

Les forces latérales générées par le vent ou l'activité sismique, les forces d'impact créées pendant les opérations de travail ou les charges inégales présentent la plus grande possibilité de basculement, de balancement ou d'effondrement progressif.

Le contreventement diagonal est l'élément d'ingénierie fondamental conçu spécifiquement pour contrer ces forces latérales. L'introduction de contreventement diagonal Dans une baie rectiligne, une triangulation se forme, transformant un système orthogonal instable en une ferme rigide et stable. Cet article propose une analyse technique du contreventement diagonal, de ses applications critiques et, plus particulièrement, des bonnes pratiques incontournables qui entourent son installation.

Le principe fondamental : la triangulation et la gestion du chemin de charge

Du point de vue des principes de la mécanique des solides, une ossature à quatre côtés (c'est-à-dire une travée rectangulaire) est un mécanisme, car elle ne possède aucune capacité intrinsèque à résister à une force latérale sans se déformer. Cependant, si l'on place une seule entretoise diagonale dans cette travée, on convertit les deux compartiments ou zones en deux triangles. Un triangle est la forme géométrique la plus stable et la plus simple, car il possède une forme spécifique, et cette forme ne peut être modifiée que par modification de la longueur de l'un de ses éléments. Dès qu'une force horizontale est appliquée à une travée contreventée, par exemple, l'entretoise diagonale entre en action. Elle transforme le cisaillement sur la travée en contraintes axiales, soit en traction (traction), soit en compression (poussée), sur sa propre ligne. Il en résulte que les contraintes axiales sont transmises par les nœuds (ou assemblages) le long de la ligne de charge jusqu'aux fondations ou points d'appui du bâtiment.

Avec ce système, il semblerait que des moments de flexion importants soient induits au niveau des assemblages par des forces latérales, ce qui pourrait entraîner une rupture de l'assemblage, un flambement des éléments et, à terme, un effondrement catastrophique. De ce fait, une diagonale n'est pas un simple ajout ou facteur de grande valeur ajoutée, mais une nécessité absolue, dont dépendent la stabilité et la sécurité intrinsèques de l'ensemble du système structurel.

Applications critiques dans les systèmes d'échafaudage

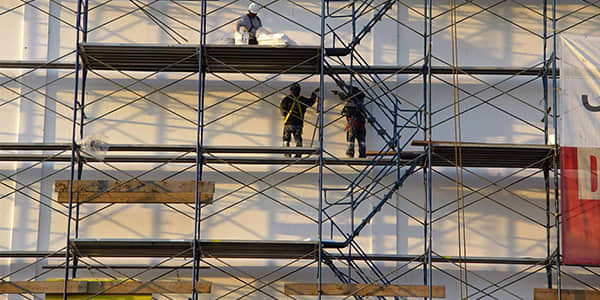

Les échafaudages, en particulier ceux de hauteur excessive et exposés au vent, sont vulnérables aux forces latérales. Le contreventement diagonal des échafaudages remplit deux fonctions principales : la stabilité de l'échafaudage et le respect des réglementations.

Atténuation des mouvements de crémaillère et de balancement

Dans deux plans de base, des contreventements diagonaux sont prévus afin de créer un système complet de contreventement ou de stabilité :

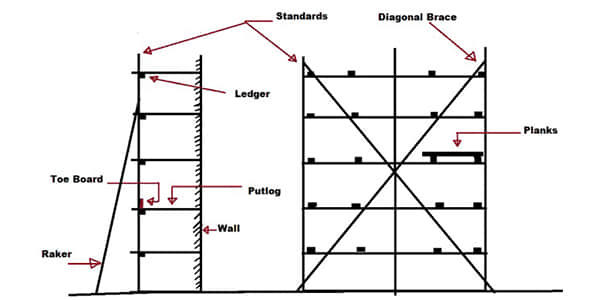

• Contreventement longitudinal (contreventement de façade) : Il est installé parallèlement à la façade du bâtiment, généralement disposé en « zigzag » (contreventement en K) ou en « X » sur plusieurs travées, ce qui empêchera l'ensemble de l'échafaudage d'osciller longitudinalement.
• Contreventement transversal (contreventement croisé) : Il est installé perpendiculairement à la façade du bâtiment, généralement au niveau des cadres d'extrémité ou à des intervalles spécifiés, et est nécessaire pour empêcher l'échafaudage de s'effondrer vers ou loin de la structure qu'il doit entretenir.

Ce double système maintient l'échafaudage vertical sous toutes les charges, ainsi qu'équerre à tous égards sous toutes les charges, ou lorsqu'il est soumis à des charges dynamiques dues aux travailleurs ou au transport de matériaux, etc.

Respect des mandats réglementaires et de conformité (OSHA/EN)

Les réglementations internationales de sécurité en vigueur, notamment celles de l'Administration américaine de la sécurité et de la santé au travail (OSHA § 29 CFR 1926.451) et les normes européennes (EN 12810/12811), exigent catégoriquement l'utilisation et la conception dimensionnelle des contreventements diagonaux. Ces spécifications ne constituent pas des recommandations ; il s'agit de spécifications strictes et obligatoires fondées sur une analyse technique exhaustive. Elles précisent non seulement le nombre maximal de travées non contreventées, mais aussi les angles d'installation requis (généralement de 35° à 55° par rapport à l'horizontale) et la capacité portante des assemblages de contreventement. Le non-respect de ces normes représente un risque juridique, financier et de réputation considérable pour les entrepreneurs en bâtiment et les locataires.

Fonction indispensable dans le coffrage et l'étaiement

Les forces impliquées dans la construction en béton rendent le contreventement diagonal tout aussi, voire plus, critique dans les applications de coffrage et d'étaiement.

Contrer la pression hydrostatique dans les coffrages

Le béton frais agit comme un liquide et exerce une pression hydrostatique considérable sur le coffrage. Ces pressions latérales augmentent avec la hauteur et la vitesse de coulage. Des tiges de renfort, généralement des étais de poussée-traction robustes et réglables, sont utilisées pour :

• Aplomb et alignement : Assurez-vous que le coffrage soit parfaitement vertical avant le coulage.
• Résister à la pression : Fournir la rigidité nécessaire pour empêcher les coffrages de se gonfler, de se déformer ou d'éclater pendant le coulage.

Ces supports transfèrent les charges hydrostatiques latérales de la face des coffrages directement à la dalle de sol ou à un autre point d'ancrage sécurisé.

Tours d'étaiement stabilisatrices

L'étaiement (qui doit supporter le poids important des dalles de béton pendant leur durcissement) est constitué de montants verticaux hauts et fins (cadres, poteaux, etc.). Il est très sensible au flambage. Des contreventements diagonaux, placés à la fois dans les plans horizontaux (contreventements plans) et verticaux, relieront les différentes tours d'étaiement en une seule unité stable, au lieu de plusieurs pièces indépendantes et instables. Cela permettra non seulement d'éviter le flambage des montants, mais aussi de garantir (dans la mesure du possible) que l'étaiement résistera aux charges latérales accidentelles pendant la construction.

Typologie des composants de contreventement

Le terme « entretoise diagonale » englobe plusieurs types de composants spécifiques, chacun conçu pour un système ou une charge particulière :

• Croisillons (Croix-Braces): Deux éléments reliant les angles diagonaux d'une travée. Ils sont fréquemment utilisés dans les échafaudages à cadre et offrent une excellente résistance au cisaillement.
• Accolades grand livre vers standard (zigzag) : Membres individuels reliant une norme à un niveau à un registre à un autre. Courant dans les échafaudages système (par exemple, Anneau de verrouillage, Cuplock).
• Étriers réglables à poussée et traction: Entretoises filetées robustes conçues pour un alignement vertical précis et une résistance aux charges de compression/tension élevées dans les coffrages.
• Plan de contreventement : Éléments diagonaux installés dans le plan horizontal (par exemple, sur le dessus d'un système d'étayage) pour empêcher la torsion (instabilité torsionnelle) de l'assemblage.

Meilleures pratiques : ingénierie, installation et inspection

L'efficacité d'un système de contreventement dépend entièrement de sa mise en œuvre correcte. Toute omission ou installation incorrecte compromet sa valeur structurelle.

• Respect strict des spécifications techniques : L'emplacement, le type et le nombre de contreventements diagonaux doivent être exécutés avec précision, conformément aux plans des travaux temporaires préparés par un ingénieur qualifié. Toute modification sur le terrain sans l'approbation de l'ingénieur est interdite.
• Vérification de l'intégrité de la connexion : La pleine capacité de charge axiale d'une entretoise n'est atteinte que si ses connexions d'extrémité (colliers, cales, axes) sont correctement fixées conformément aux spécifications du fabricant. Une connexion desserrée ou mal fixée constitue un point de défaillance.
• Installation et inspection progressives : Les contreventements doivent être installés en même temps que le montage de la structure. Une personne compétente, telle que définie par l'OSHA et d'autres organismes de réglementation, doit effectuer des inspections quotidiennes pour vérifier que tous les contreventements requis sont présents, intacts et correctement fixés.

Conclusion

Le contreventement diagonal n'est pas un accessoire ; il constitue une exigence technique fondamentale pour la stabilité de tout ouvrage de construction temporaire. Sa fonction, qui consiste à convertir les efforts de cisaillement latéraux en charges axiales gérables par triangulation, constitue le principal mécanisme de prévention des défaillances structurelles.

Pour les entreprises de construction et d'ingénierie, un contreventement correct est une pierre angulaire de la sécurité du chantier et de la gestion des risques. échafaudages et coffrages Pour les entreprises de location, la fourniture de composants de contreventement conformes et de haute qualité est au cœur de leur proposition de valeur. La compréhension et le respect des principes d'ingénierie du contreventement diagonal sont essentiels pour garantir l'intégrité structurelle et la protection des travailleurs.

FAQ

Quelle est la différence entre un contreventement longitudinal et transversal ?

• Les contreventements longitudinaux sont parallèles à la façade du bâtiment, empêchant tout balancement sur toute la longueur de l'échafaudage. Les contreventements transversaux sont perpendiculaires à celle-ci, assurant la stabilité et empêchant tout effondrement vers ou à l'opposé de la structure.

Les supports diagonaux peuvent-ils être temporairement retirés pour permettre l'accès ?

• Non. Le retrait d'un contreventement compromet l'intégrité structurelle et crée un risque d'effondrement immédiat. Toute modification nécessite une reconception formelle et l'approbation d'un ingénieur qualifié, impliquant souvent des renforcements compensatoires dans les travées adjacentes.

L'angle d'installation d'une entretoise diagonale est-il important ?

• Oui, l'angle est crucial. La plage optimale se situe généralement entre 35 et 55 degrés par rapport à l'horizontale pour absorber efficacement les forces latérales. Les angles en dehors de cette plage sont inefficaces et réduisent la stabilité. Respectez toujours les spécifications techniques.
