L'un des plus populaires et des plus reconnaissables systèmes d'échafaudages modulaires Le système d'échafaudage Cuplock est le plus répandu au monde. En plus d'être un système de support robuste, efficace et polyvalent, Échafaudages Cuplock Conçu pour un montage et un démontage rapides, ce système se distingue par son système de verrouillage à coupelles unique et performant. Développé par SGB en 1974, il est devenu une référence mondiale en matière de sécurité et d'efficacité dans le bâtiment. Ce système polyvalent excelle particulièrement dans les immeubles de grande hauteur ou les espaces complexes où les échafaudages tubulaires traditionnels (à tubes et à raccords) peuvent s'avérer moins économiques.

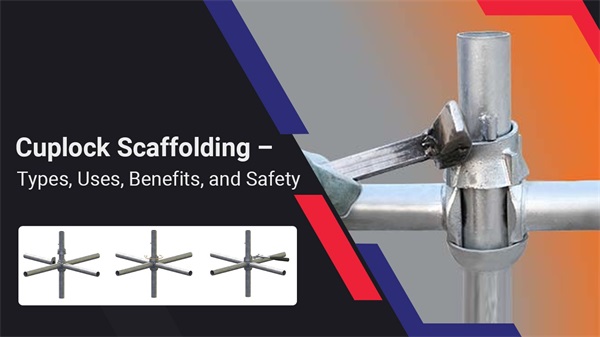

La caractéristique principale du système Cuplock réside dans la connexion au point nodal. À intervalles réguliers, généralement de 500 mm, des coupelles inférieures fixes sont fixées sur le montant vertical, sur lesquelles coulissent d'autres coupelles. Jusqu'à quatre éléments horizontaux (limons ou traverses) peuvent être verrouillés simultanément à ce point nodal par un seul coup de marteau. Le verrouillage forme ainsi une liaison rigide et sûre, chaque connexion étant perpendiculaire à celle située en dessous.

Quels sont les avantages des échafaudages à fixation par emboîtement ?

Dans le secteur de la construction, le choix des échafaudages influe directement sur les délais d'exécution des projets, la sécurité et, en fin de compte, la rentabilité. Les avantages de Cuplock se traduisent par un meilleur retour sur investissement (RSI) du capital investi, tant pour les utilisateurs que pour les locataires.

Assemblage rapide (gain de temps et de main-d'œuvre) :

• Le système de verrouillage simple et fiable de Cuplock permet un montage et un démontage plus rapides qu'avec les méthodes traditionnelles. Il en résulte une mise en œuvre accélérée et des économies considérables sur les coûts de main-d'œuvre.

Polyvalence (flexibilité dans les situations complexes) :

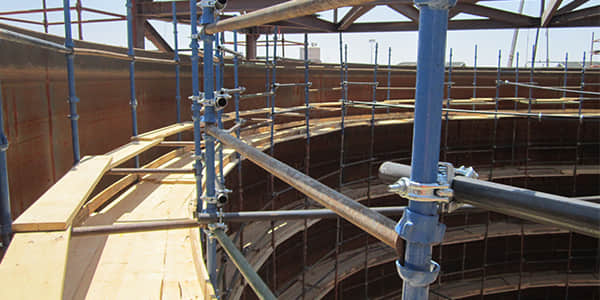

• Le système Cuplock, capable de connecter jusqu'à quatre composants à un seul nœud, possède une remarquable adaptabilité à tous types de structures, droites, courbes et circulaires, ainsi qu'aux travaux de façade complexes et aux structures internes.

Durabilité (longue durée de vie et faibles coûts de remplacement) :

• Les composants sont généralement fabriqués en acier galvanisé de haute qualité, ce qui leur confère une excellente résistance à la corrosion et à l'usure. Cette longue durée de vie est un atout majeur pour les sociétés de location qui recherchent un stock durable et commercialisable.

Faible maintenance (coûts d'exploitation réduits) :

• Ce système ne comporte ni raccords, ni cales, ni boulons (contrairement aux systèmes Ringlock ou aux raccords tubulaires), autant d'éléments susceptibles de se perdre. Cette simplicité évite de remplacer fréquemment les pièces manquantes et accélère le contrôle des stocks.

Accessibilité (conception ergonomique) :

• La structure en grille uniforme garantit aux travailleurs un accès sûr et facile, et les matériaux peuvent être facilement transportés d'une plateforme de travail à l'autre.

Sécurité (fiabilité technique) :

• Les verrous positifs assurent une connexion rigide et antidérapante, conforme aux normes de sécurité internationales. Le système est conçu pour une excellente capacité de charge, ce qui le rend plus sûr pour les applications intensives.

Rentabilité (maximisation du retour sur investissement locatif) :

• Bien que l'investissement initial puisse être plus élevé que pour un simple échafaudage, sa rapidité de montage, son faible entretien et sa longue durée de vie se traduisent par un meilleur retour sur investissement à long terme, tant pour les utilisateurs (projets plus rapides) que pour les propriétaires (plus grande viabilité des cycles de location).

À quoi servent les échafaudages à emboîtement ?

L'échafaudage à emboîtement trouve de nombreuses applications dans les domaines suivants grâce à sa grande résistance et à sa polyvalence :

• Bâtiment général : Pour l'accès aux échafaudages et aux plateformes de travail sur les chantiers résidentiels, commerciaux et industriels.
• Support d'étaiement (coffrage) :Grâce à sa grande capacité de charge, il est parfaitement adapté au support des poutres et dalles de coffrage en béton lourd.
• Projets d'infrastructure :Largement utilisé dans la construction de ponts, d'autoroutes ou de tunnels.
• Entretien et restauration : Très utile pour les échafaudages de structures plus complexes, comme les raffineries de pétrole, les centrales électriques et les bâtiments historiques.
• Secteur maritime et offshore :Sa finition galvanisée la rend adaptée aux environnements marins sévères et corrosifs.

Quels matériaux sont utilisés dans les échafaudages à emboîtement ?

Le matériau principal utilisé pour tous les éléments porteurs importants est l'acier de construction à haute résistance.

• Matériel:Généralement, soit de l'acier de nuance S235 ou S355 (conformément aux normes européennes) ou un acier équivalent à haute résistance.
• Finition: Les pièces sont généralement galvanisées à chaud. Ce procédé permet d'obtenir une épaisse couche de zinc, bien supérieure à une peinture pour la protection contre la rouille et la durabilité du système, notamment dans les climats rigoureux.

Quels sont les composants d'un système d'échafaudage à emboîtement ?

Le système Cuplock est modulaire et se compose d'un nombre limité d'éléments standard qui s'emboîtent les uns dans les autres :

Normes Cuplock (Verticales) :

• Ce sont les éléments porteurs verticaux qui possèdent les points nodaux caractéristiques Cuplock, la coupelle inférieure fixe et la coupelle supérieure mobile, soudés à intervalles réguliers (par exemple, 500 mm ou 1000 mm) et transférant la charge verticale à la base.

Grands livres (horizontaux) :

• Ces éléments horizontaux relient les montants, assurant la stabilité structurelle et formant le cadre des plateformes de travail. Ils sont munis d'extrémités qui s'emboîtent dans les coupelles nodales.

Traverses intermédiaires :

• Ces pièces sont placées entre les lisses pour soutenir les planches ou les platelages d'échafaudage. Elles sont également munies de lames d'extrémité fixées par un système de coupelles.

Cadres cantilever :

• Des composants spécialisés sont utilisés pour créer des plateformes de travail qui font saillie de la structure principale de l'échafaudage, souvent nécessaires pour accéder à des zones difficiles d'accès d'une façade.

Plaques de base et vérins :

• Elles offrent une base stable aux poteaux et permettent un réglage en hauteur lorsque le sol est irrégulier.

Têtes d'U :

• Il est utilisé en haut des normes pour le support des poutres, des supports ou de la structure de coffrage primaire dans les travaux d'étaiement.

Qu'est-ce qu'un système Cuplock ?

Le système d'échafaudage à verrouillage par coupelles Il s'agit d'un système de support et d'accès complet et robuste. Sa principale caractéristique réside dans son mode d'assemblage, à savoir l'assemblage par emboîtement. Ce système permet d'obtenir une grande rigidité de la structure : les extrémités des poutres et des traverses sont insérées dans le dispositif de fixation en forme de coupelle situé en dessous, et un simple coup de marteau suffit à ancrer fermement les quatre éléments en place.

Quelles sont les dimensions du système d'échafaudage Cuplock ?

L'échafaudage Cuplock est standardisé, mais lorsque nous parlons de « taille », nous faisons généralement référence aux dimensions des composants et aux dimensions des travées qui en résultent :

• Largeurs des travées (longueurs des traverses) :Les largeurs courantes sont de 0,9 m, 1,2 m, 1,5 m et 1,8 m.
• Longueurs des travées (longueurs des lisses) :Les longueurs courantes varient de 1,2 m à 3,0 m, en passant par 1,8 m et 2,5 m.
• Espacement standard (vertical) :La distance entre les connexions des coupelles est généralement de 500 mm (0,5 m) ou de 1000 mm (1,0 m), permettant un contrôle précis de la hauteur de la plateforme.
• Diamètre du tube :Le diamètre extérieur des tubes en acier est généralement de 48,3 mm, ce qui est standard pour la plupart des systèmes d'échafaudage dans le monde, assurant la compatibilité avec les raccords standard (comme les coupleurs).

Comment calculer la quantité d'échafaudages Cuplock nécessaires ?

Des calculs précis sont essentiels pour la maîtrise des coûts et la sécurité du chantier. Voici un aperçu simplifié ; les calculs finaux doivent toujours être effectués par un ingénieur en échafaudages qualifié.

Étapes de l'estimation quantitative de base :

1. Définir les dimensions : Déterminez la longueur (L), la hauteur (H) et la largeur (W) requises de la structure d'échafaudage.

2. Calcul des normes (verticales) :

• Nombre de travées (longueur) : L / (longueur de la travée)
• Nombre total de normes : ≈ (Nombre de travées + 1) * 2 (pour deux lignes) * (Hauteur / Espacement standard)

3. Calcul des registres (horizontaux - dans le sens de la longueur) :

• Total des registres : Nombre de travées * (Hauteur / Hauteur de l’élévateur à plateforme) * 2

4. Calcul des traverses (horizontales - dans le sens de la largeur) :

• Nombre total de traverses : (Nombre de travées + 1) * (Hauteur / Hauteur de la plateforme élévatrice)

Conseil aux entreprises de location : un calcul précis permet d’éviter les surstocks et les ruptures de stock, ce qui est essentiel pour optimiser l’utilisation du parc de matériel et maximiser les marges locatives. Pensez toujours à prévoir des éléments supplémentaires pour le renforcement, les fixations et les points d’accès spécifiques (comme les tours d’escalier).

FAQ

Qu'est-ce qui rend Cuplock plus rapide que les échafaudages traditionnels ?

• Son mécanisme de verrouillage unique à coupelles permet de fixer jusqu'à quatre composants horizontaux sur le montant vertical d'un seul coup de marteau, éliminant ainsi le temps perdu avec de nombreux raccords et boulons desserrés.

Quel est le principal avantage du système Cuplock par rapport au système Ringlock ?

• Cuplock offre simplicité et rapidité extrême pour les configurations simples et répétitives (comme les façades de bâtiments) et est très efficace pour l'étaiement lourd grâce à ses connexions robustes à angle droit.

Quelle est la capacité de charge de Cuplock ?

• Cuplock est un système robuste. Un seul montant peut généralement supporter une charge verticale de 2 à 3 tonnes (20 à 30 kN), selon sa configuration et son contreventement. Consultez toujours les spécifications du fabricant.
