La précision est primordiale dans le secteur de la construction, surtout lorsqu'il s'agit de structures temporaires comme les échafaudages. Dans ce cas, la marge d'erreur est quasi nulle. Échafaudage Cuplock Ce système est devenu très populaire dans le monde entier grâce à sa polyvalence, sa rapidité de montage et sa robustesse. Il peut être utilisé comme échafaudage pour les immeubles de grande hauteur, les chantiers industriels et autres constructions. Cependant, la réussite de tout ouvrage repose entièrement sur un facteur essentiel : la connaissance et le respect des normes de sécurité. limites de charge des échafaudages CuplockNe pas respecter ces limites de charge constitue non seulement une infraction à la réglementation, mais aussi une mise en danger pour les personnes imprudentes. Cet article complet fournira aux chefs de projet, aux ingénieurs de chantier et à tous ceux qui participent à l'achat d'échafaudages des informations pratiques et détaillées sur les systèmes Cuplock, leur capacité de charge, le calcul des charges admissibles, l'importance de leur conformité et la sécurité des travailleurs à chaque étape.

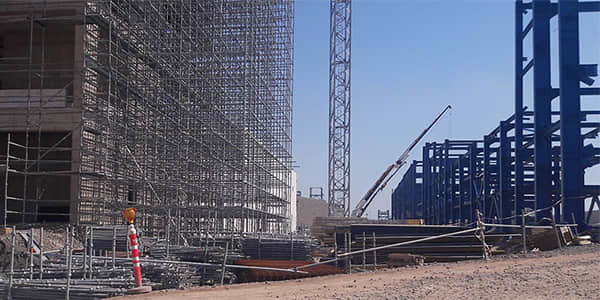

Examen du système d'échafaudage Cuplock

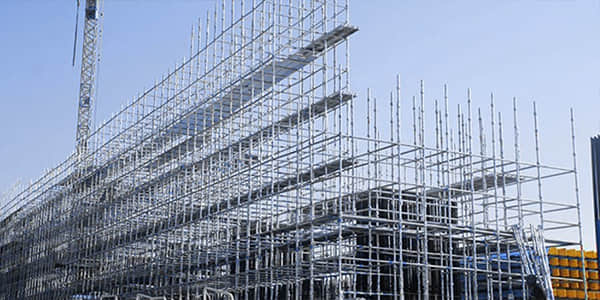

Le Système Cuplock est un système d'échafaudage de type modulaire qui utilise un mécanisme de verrouillage spécial (le système nodal) qui permet la fixation de jusqu'à 4 éléments horizontaux (traverses) à un élément vertical (Vertical).

Composants clés et leur rôle dans la résistance à la charge

• Normes (Verticales) :Les éléments porteurs principaux. Ils transmettent la totalité du poids de la structure, des matériaux et du personnel aux plaques de base.
• Grands livres (horizontaux) :Elles assurent la liaison des normes et définissent la longueur des travées. Elles supportent également le poids des plateformes de travail et la charge de travail répartie.
• Bonnets supérieur et inférieur :Caractéristique innovante : la coupelle inférieure est soudée à la pièce de référence, et la coupelle supérieure verrouille les traverses en place d’un coup de marteau, créant ainsi une liaison rigide et répartissant la charge.

La capacité de charge du système d'échafaudage est due à la rigidité et à la rigidité structurellement imposée, intégrées au mécanisme nodal Cuplock, contrairement aux échafaudages traditionnels à tubes et raccords.

Les charges de travail admissibles (SWL)

Tous les matériaux d'échafaudage ont des limites de résistance intrinsèques, et le terme le plus important que vous devez connaître, en ce qui concerne ces matériaux, est la charge de travail sécuritaire (SWL), ou la charge de travail admissible.

Que sont la charge maximale d'utilisation (SWL) et le facteur de sécurité ?

La charge maximale admissible (CMA) correspond au poids maximal que peut supporter en toute sécurité le système d'échafaudage ou un élément particulier dans des conditions normales d'utilisation. Il ne s'agit pas de la charge de rupture ultime.

Les normes d'ingénierie stipulent que la charge maximale d'utilisation (SWL) est déterminée à l'aide d'un facteur de sécurité (FoS), qui est généralement de 4:1 pour les échafaudages dans de nombreuses juridictions (par exemple, normes OSHA, EN).

Si, par exemple, une norme Cuplock est testée jusqu'à destruction sous une charge de 40 000 kg (40 tonnes), alors sa charge de travail sûre publiée sera de 10 000 kg (10 tonnes), ce qui donne un facteur de sécurité énorme contre les contraintes imprévues, les défauts des matériaux ou les petites erreurs de montage.

B. Comment les charges sont distinguées dans la conception des échafaudages.

Afin de calculer avec précision la capacité de charge nécessaire, les ingénieurs classent le poids possible en trois catégories :

Capacité de charge des échafaudages à emboîtement : selon l’application

La capacité de charge n'est pas une valeur unique et fixe ; elle dépend de l'utilisation prévue de la plateforme de travail, qui détermine la charge maximale d'utilisation requise par mètre carré.

Classes de charge selon les normes industrielles (par exemple, EN 12811)

Les chefs de projet doivent spécifier la classe de charge correcte dès la phase de conception afin de garantir l'utilisation des gabarits et des contreventements standard appropriés.

Rôle crucial de la capacité standard (verticale)

Le principal facteur déterminant de la capacité structurelle globale réside dans la capacité des normes à résister à la compression axiale.

• Capacité standard typique de Cuplock (exemple)En fonction de la nuance d'acier, de l'épaisseur de paroi et de la longueur utile (distance entre les coupelles), un système Cuplock standard peut généralement supporter une charge axiale allant jusqu'à 60 kN (environ 6 000 kg ou 6 tonnes) avant flambement. Cette figure est donnée à titre indicatif ; il est impératif de toujours consulter les données techniques spécifiques du fabricant.

Le poids total sur un seul poteau (calculé en divisant la charge totale prévue dans une travée par le nombre de poteaux dans cette travée) ne doit jamais dépasser cette charge maximale d'utilisation certifiée.

Meilleures pratiques d'optimisation de la sécurité et de la conformité

L'obtention de la capacité de charge nominale ne résulte pas uniquement de l'utilisation de composants de haute qualité ; elle exige également une planification et une exécution rigoureuses.

1. Vérifications rigoureuses des fondations et des plaques de base

La capacité portante de l'ensemble du système est déterminée par son maillon le plus faible. Assurez-vous que le sol est nivelé et compacté, et qu'il peut supporter les charges ponctuelles élevées transmises par les plaques de base utilisées. Utilisez des semelles ou des seuils pour répartir correctement la charge sur une plus grande surface.

2. Contreventement et fixations corrects

Le contreventement est indispensable à la stabilité latérale et à la transmission des charges environnementales. Le contreventement de façade (contreventement diagonal) doit être réalisé conformément aux plans afin d'éviter le flambement des structures. Les ancrages, essentiels à la stabilité face aux charges de vent, relient l'échafaudage à la structure permanente.

3. Respect des dimensions des travées

Les dimensions standard des travées (par exemple, 2,5 m x 1,2 m) sont certifiées pour des charges spécifiques. Toute modification de ces dimensions sans repenser la conception de l'échafaudage réduira considérablement la capacité de charge et invalidera les certifications de sécurité.

4. Protocoles de stockage des matériaux

Ne jamais dépasser la charge admissible de la plateforme. Établir des protocoles stricts sur le chantier pour la mise en place des matériaux. Dans la mesure du possible, les matériaux doivent être chargés directement au-dessus des montants, en minimisant les charges excentrées sur les lisses.

Conclusion

La compréhension de la capacité de charge des échafaudages Cuplock est essentielle à une pratique de construction responsable. Elle va au-delà des simples spécifications des composants et offre une vision globale de l'ingénierie structurelle, de la gestion des risques et de la conformité réglementaire. Pour les cabinets d'architecture et d'ingénierie, cette connaissance garantit l'intégrité de la conception du projet. Pour les entreprises de location d'échafaudages, elle assure la longévité du matériel et minimise les risques juridiques.

En vous engageant à utiliser des composants certifiés, à suivre des procédures d'assemblage rigoureuses et à respecter scrupuleusement les protocoles SWL, vous garantissez non seulement la sécurité de vos employés, mais aussi le succès et la réputation de l'ensemble de votre projet.

Votre prochain projet nécessite-t-il une configuration de charge spécialisée ?

Ne faites aucun compromis sur la sécurité ou la conformité. Collaborez avec [Échafaudages AJpour certifié et entretenu par des experts Systèmes d'échafaudage Cuplock et des conseils professionnels en matière de design.

Contact Contactez dès aujourd'hui nos ingénieurs certifiés pour discuter des exigences précises de votre projet en matière de charge admissible et garantir une conception d'échafaudage conforme.

FAQ

La hauteur de l'échafaudage réduit-elle sa capacité de charge ?

• Oui. Les échafaudages de grande hauteur sont plus susceptibles de flamber. Ils nécessitent un contreventement rigoureux et des tirants réguliers pour maintenir la charge admissible et la stabilité prévues.

Quel est le principal risque sur site qui compromet la capacité de charge de Cuplock ?

• Un contreventement inadéquat et des fondations de mauvaise qualité (terrain inégal ou semelles insuffisantes) sont les deux principales causes de défaillance de capacité.

Le système Cuplock peut-il être utilisé pour l'étaiement de béton lourd ?

• Oui, mais seulement lorsqu'il est configuré en mode « usage spécial » avec des travées de dimensions considérablement réduites et un contreventement maximal pour supporter les charges verticales élevées et concentrées.
