Introduction

La précision est essentielle dans le secteur de la construction. Si, en tant que constructeurs, nous investissons des efforts physiques dans la réalisation d'une structure en béton, c'est le coffrage qui donne forme aux fondations. Il est précis et, presque toujours, invisible. Demandez à n'importe quel professionnel, même expérimenté dans la construction de structures en béton depuis de nombreuses années, et je peux vous assurer qu'il vous dira qu'il est facile de sous-estimer l'impact, ainsi que les quantités réelles de béton. coffrage dans la constructionLes conséquences d'une erreur sont feintes. Elles ont des conséquences concrètes : ralentissements de projet, dépassements de budget, risques de blessures, poursuites judiciaires, perte d'outils, etc. La liste est longue. Et les conséquences d'une simple erreur peuvent ruiner des vies ! Les conséquences peuvent aller encore plus loin, car des calculs précis peuvent vous permettre, en tant que chef de projet, ingénieur civil ou fournisseur de matériaux, de devancer vos concurrents.

Il ne s'agit donc pas d'une simple addition de chiffres basée sur une « formule » pour la quantité de coffrage. Cette discussion est bien plus complexe, et j'aborderai tout au long de ce guide des sujets aussi importants que la quantité totale de coffrage : la sécurité, la planification du projet et l'estimation de la quantité de béton à couler. Vous serez heureux d'avoir pris le temps d'apprendre et de comprendre ces principes.

Partie 1 : Règles de base pour le calcul des coffrages

La loi fondamentale du calcul des coffrages consiste à calculer la surface de béton en contact avec le coffrage. Cette surface est généralement mesurée en mètres carrés (m²). La surface de chaque élément structurel doit être calculée pour la quantité totale, puis additionnée. Il faut également ajouter un facteur de perte, généralement compris entre 5 et 10 %. Ce facteur représente les dommages au matériau, les pertes de coupe et les chevauchements.

Formules de base pour les éléments structurels courants

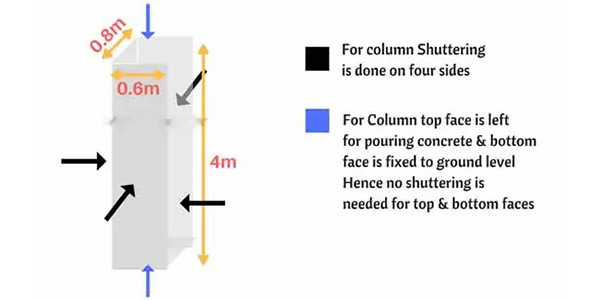

Concernant les colonnes : Les quatre bords verticaux nécessitent un coffrage.

Formule : Surface du coffrage = (Périmètre de la base du poteau) × (Hauteur du poteau)

Exemple : Pour une colonne de forme rectangulaire de 0,5 m x 0,6 m et de 3,0 m de haut, le périmètre est de 2 × (0,5 m + 0,6 m) = 2,2 m.

Ainsi, la surface du coffrage est de : 2,2 m × 3,0 m = 6,6 m².

Faisceau: Un coffrage est nécessaire sur les deux côtés verticaux et la base.

Surface du coffrage = [(2 × hauteur) + largeur] × (longueur de la poutre)

Exemple : Pour une poutre de 0,4 m de large, 0,6 m de haut et de 4,0 m de long, la surface du coffrage = [(2 × 0,6 m) + 0,4 m] × 4,0 m = [(1,2 m + 0,4 m) × 4,0 m] = [1,6 m × 4,0 m] = 6,4 m².

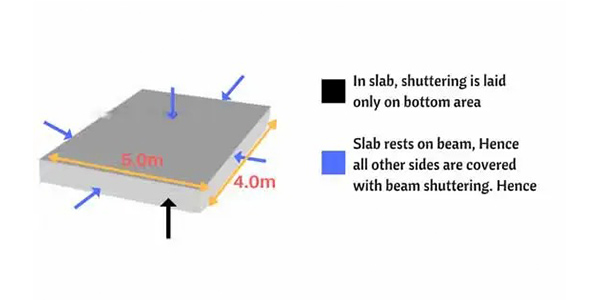

Dalles : Le calcul inclut à la fois le soffite (bas) et les bords.

- La surface du coffrage de soffite (surface inférieure) est la longueur x la largeur.

- La surface du coffrage de bord (périmètre de la dalle) est (périmètre de la dalle) × (épaisseur de la dalle).

Exemple : si la dalle mesure 12 m de long, 8 m de large et 0,2 m d'épaisseur, la surface du soffite est calculée comme suit : 12 m × 8 m = 96 m².

Le périmètre est de 2 × (12 m + 8 m) = 40 m. La surface du coffrage périphérique est calculée comme suit : 40 m × 0,2 m = 8,0 m².

Pour les murs : Un coffrage est généralement nécessaire des deux côtés du mur.

Formule : Surface du coffrage = 2 x (Longueur x Hauteur)

Exemple : Si le mur mesure 10 m de long sur 2,5 m de haut, la surface de coffrage est de 2 x (10 m x 2,5 m) = 2 x 25 m² = 50 m².

Partie 2 : Sécurité, planification et estimation des coûts

Un calcul précis n'est qu'un début. La véritable expertise réside dans l'intégration de ces données dans un plan de projet complet qui prend en compte la sécurité, le calendrier et le budget.

A. Sécurité des coffrages :

La défaillance des coffrages est l'une des principales causes d'accidents de chantier. Il est crucial de privilégier la sécurité grâce à une planification et une exécution rigoureuses.

• Conception et ingénierie : Un ingénieur qualifié doit être responsable de la conception de l'ensemble du système de coffrage, y compris des charges susmentionnées, notamment le poids du béton frais, des engins de chantier et des ouvriers. Une inspection avant coulage doit être effectuée afin de vérifier que le coffrage est bien étayé, renforcé et fixé pour remplir sa fonction.
• Inspection des matériaux et des composants : Tous les panneaux de coffrage, attaches, supports et étais doivent être inspectés pour détecter tout dommage visible avant utilisation du coffrage. Les matériaux endommagés ne doivent pas être laissés sur le chantier.
• Décapage en toute sécurité : Le décoffrage ne doit jamais être effectué tant que le béton n'a pas acquis une résistance suffisante. Cette résistance est déterminée par des essais de résistance du béton, et non par l'observation. Un plan de décoffrage est également essentiel pour éviter une rupture catastrophique du béton.

B. Planification stratégique de projet avec coffrage

Une planification efficace transforme vos calculs en une opération fluide sur site.

• Choisir un système de coffrage : Sélection du système de coffrage Le choix du matériau (bois, acier, aluminium ou plastique) est crucial dans ce cas. L'acier et l'aluminium seront privilégiés en cas de nombreux coffrages de conception répétitive, en raison de leur durabilité et de leur réutilisation accrues. Le bois est plus adapté à la conception de formes sur mesure de type auge, où la construction n'est pas répétitive. Chaque système de coffrage présente un facteur de répétition quant à son nombre d'utilisations. Ce facteur influence grandement le coût à long terme.
• Planification : La planification du planning industriel global doit tenir compte simultanément du planning de coffrage. Ce planning devra être intégré aux plannings de livraison du béton, de pose des armatures et des autres corps de métier, en veillant à un flux de travail constant et ininterrompu sur le chantier.
• Anticiper et agir sur les risques : Prévoyez des imprévus pendant les travaux (retards dus aux intempéries, livraison insuffisante d'un produit requis, etc.). Prévoyez une marge de manœuvre et quelques mètres de matériel supplémentaires pour gagner du temps et de l'argent.

C. Estimation complète des coûts

Les coûts de coffrage peuvent représenter une part importante du budget d'un projet, souvent entre 20 et 30 % du coût total de la structure en béton. Un détail détaillé est essentiel pour une budgétisation précise.

• Coûts des matériaux : Il s'agit du coût direct des panneaux de coffrage, des tirants et des étais, généralement facturé au mètre carré. N'oubliez pas le coût des consommables tels que les clous, les agents de démoulage et les vis.
• Coûts de main-d'œuvre : Il s'agit généralement du poste de coût le plus important. La main-d'œuvre est nécessaire pour assembler, monter, démonter et manipuler les matériaux. Plus la conception et le système sont complexes, plus le nombre d'heures de travail nécessaires est important.
• Coûts de l'équipement et de la location : Vous inclurez les coûts de location du système de coffrage lui-même et de tout équipement de levage (par exemple, des grues) pour déplacer les panneaux de coffrage plus grands.
• Coûts indirects : Vous inclurez les coûts de stockage, les coûts de réparation et le gaspillage de matériaux calculé.

Conclusion

Maîtriser le calcul des quantités de coffrage ne se limite pas à une simple estimation : il s'agit d'élaborer un plan de projet durable. En combinant des mesures précises avec une bonne compréhension des mesures de sécurité, une planification avancée et une estimation des coûts, vous faites un pas de plus vers une gestion de vos projets rapide, sûre et rentable.

Un plan de coffrage bien exécuté est le héros silencieux d'une structure en béton réussie, garantissant que les fondations que vous construisez sont non seulement solides mais également intelligentes.

Prêt à optimiser la gestion de votre projet ? Contactez-nous aujourd'hui pour découvrir comment nos solutions expertes et nos systèmes de coffrage innovants peuvent rationaliser votre prochain projet de construction et maximiser votre retour sur investissement.

FAQ

1. Quel est le principe de base du calcul du coffrage ?

• Le principe fondamental consiste à calculer la surface de béton qui sera en contact avec le coffrage. Cette surface est généralement mesurée en mètres carrés (m²).

2. Comment comptabilisez-vous le gaspillage de matériaux ?

• Ajoutez toujours un facteur de perte de 5 à 10 % à la surface totale calculée. Ce facteur couvre les pertes de matière dues aux découpes, aux dommages et aux chevauchements. Pour les conceptions complexes, un pourcentage plus élevé peut être nécessaire.

3. Quel est l’impact de la réutilisabilité des coffrages sur les coûts ?

• Les systèmes réutilisables (comme l’acier ou l’aluminium) ont un coût initial plus élevé, mais leur capacité à être utilisés plusieurs fois réduit considérablement le coût par utilisation sur un grand projet, ce qui les rend très rentables à long terme.

4. Comment calculer le coffrage pour les formes non standard ?

• Pour les structures courbes ou irrégulières, il est nécessaire d'utiliser des formules géométriques plus avancées ou de décomposer la forme en sections plus petites et plus faciles à gérer. Les logiciels BIM (Building Information Modeling) modernes effectuent ces calculs automatiquement, offrant ainsi une grande précision.

5. Quand est-il sécuritaire de retirer le coffrage (décoffrage) ?

• Le coffrage ne doit jamais être retiré avant que le béton n'ait acquis une résistance suffisante pour supporter son propre poids et les charges superposées. La résistance requise est déterminée par un ingénieur en structure et vérifiée par des essais de bétonnage sur site.
