En raison du rythme rapide, des risques élevés et des nombreux autres facteurs liés au secteur de la construction, il est important que systèmes d'échafaudage être installés et utilisés rapidement, en toute sécurité et de manière constante. Parmi tous les systèmes d'échafaudage propriétaires disponibles, Échafaudage Cuplock Il s'agit probablement de l'un des systèmes les plus répandus et les plus acceptés dans le secteur, et dans de nombreux pays. La connexion unique par points nodaux est un exemple de mécanisme de verrouillage simple qui offre une gamme d'applications extrêmement large et garantit une polyvalence et une stabilité maximales pour une grande variété de projets, allant des simples travaux de façade sur les immeubles de grande hauteur aux structures industrielles complexes.

Il est essentiel que les entreprises de construction et d'ingénierie maîtrisent l'installation et le montage corrects des échafaudages Cuplock afin d'optimiser la planification et le budget de leurs projets. Les sociétés de location d'échafaudages qui promeuvent et appliquent les meilleures pratiques d'installation sûres et efficaces des échafaudages Cuplock amélioreront également leurs relations clients et réduiront leurs risques de responsabilité.

Ce guide décrit les processus liés à l'installation des échafaudages Cuplock, tout en optimisant l'efficacité de l'installation et en respectant tous les protocoles de sécurité.

Planification avant installation : un pas vers une mise en service rapide

Une planification adéquate peut faire toute la différence en ce qui concerne la rapidité du processus d'installation et la prévention des pièges potentiels après l'installation.

Évaluer et préparer le site

Avant toute construction, il est nécessaire de procéder à une évaluation approfondie du site. Voici une description des éléments à examiner lors de cette évaluation :

• Conditions du solVérifiez que le sol peut supporter le poids des systèmes que vous allez installer. Utilisez des semelles (ou plaques de basePour chaque norme, il convient d'installer des supports afin d'assurer une meilleure répartition du poids sur le sol. Si le sol n'est pas suffisamment ferme ou nivelé, il est recommandé d'utiliser des solutions d'ingénierie appropriées, telles que des radiers en bois ou des techniques de compactage, afin de créer des fondations solides.

**NOTE: Si vous n'êtes pas certain du type de matériaux à utiliser ou si votre site est adapté à un type d'installation particulier, consultez un entrepreneur, un ingénieur ou un technicien expérimenté.

• Permis et autorisations: S'assurer que tous les permis et autorisations des autorités locales nécessaires sont obtenus.
• Autorisation:Vérifiez la présence de lignes électriques aériennes, de services souterrains et des dégagements nécessaires pour le domaine public.

Vérification et préparation des composants

Le système Cuplock est réputé pour son nombre minimal de composants principaux. Son efficacité repose sur une mise en scène organisée.

Conseil aux sociétés de location : Étiquetez et regroupez clairement les composants à la livraison afin de simplifier le processus de vérification et de préparation des stocks du client.

Installation d'échafaudages Cuplock étape par étape

La caractéristique déterminante du système Cuplock est sa rapidité, obtenue grâce à son mécanisme de verrouillage unique.

Étape 3 : Mise en place de la base et installation des vérins de base

• Implantation : Mesurez et marquez l’emplacement des poteaux en fonction des dimensions prévues des travées. Une travée standard mesure généralement 2,5 m x 1,2 m.
• Semelles : Placez les semelles sur le sol préparé aux points marqués.
• Vérins de base : Insérez les vérins de base filetés dans les semelles. Ajustez la hauteur des vérins pour que la structure soit de niveau. Vérifiez l’horizontalité de la base à l’aide d’un niveau à bulle.

Étape 4 : Établir les premiers étalons et registres

• Premières normes :Placez les supports au-dessus des embouts des vérins de base.

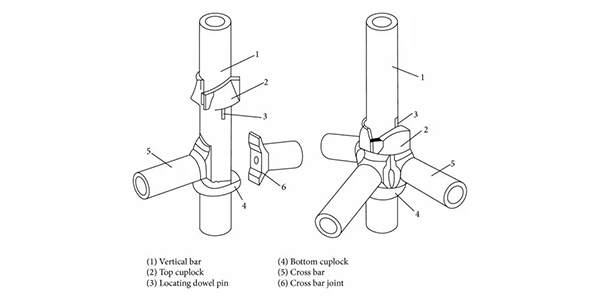

• Connexion au registre :C'est le cœur du système Cuplock.

Placez les extrémités des registres sur les coupelles inférieures des supports.

Insérez les lames en forme de coin (ou les ergots) des registres dans la coupelle inférieure.

Placez le couvercle supérieur sur les lames en forme de coin.

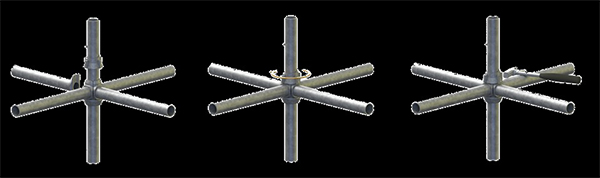

Enfoncez la coupelle supérieure à l'aide d'un marteau jusqu'à ce qu'elle soit fermement fixée contre la coupelle inférieure. Il est essentiel que la coupelle bloque solidement les lames, empêchant tout mouvement. Cette action permet de fixer simultanément jusqu'à quatre éléments (deux lisses, deux traverses) en un seul point de fixation.

• Carré et d'aplomb :Une fois les deux premières travées montées, utilisez un long niveau à bulle pour vérifier l'aplomb (alignement vertical) et l'équerrage (angles droits) de la structure. Corrigez immédiatement tout écart en ajustant les vérins de base.

Étape 5 : Poursuite de la construction verticale

• Deuxième ascenseur :Une fois le premier levage (hauteur) terminé et étayé, placez le prochain ensemble de montants sur le premier, en utilisant les ergots fournis.
• Répéter:Répétez l'opération d'installation des lisses et des traverses pour former le niveau suivant (élévation). Assurez-vous que toutes les fixations sont bien verrouillées à l'aide du mécanisme de verrouillage supérieur.
• Entretoisement:Installer des contreventements diagonaux pour renforcer la stabilité latérale. Ces contreventements doivent être installés à intervalles réguliers (par exemple, tous les 5 travées) et aux extrémités de l'échafaudage, conformément aux spécifications techniques.

Sécurité et conformité : exigences non négociables

La vitesse ne saurait justifier de compromettre la sécurité. Le respect des bonnes pratiques est essentiel pour la sécurité du chantier et la conformité réglementaire.

• Liens et ancrages :L'échafaudage doit être solidement ancré à la structure porteuse (le bâtiment) selon les intervalles horizontaux et verticaux prescrits. Utilisez des ancrages homologués, en veillant à la solidité des points de fixation.
• Plateformes de travail :Les plateformes (planchers/plateformes) doivent être entièrement recouvertes de planches, sans aucun interstice, et solidement fixées pour éviter tout déplacement. Installez des garde-corps et des plinthes sur chaque élévateur en service afin de prévenir les chutes et d'empêcher la chute d'outils ou de matériaux.
• Calculs de charge :Ne jamais dépasser la capacité de charge nominale. Celle-ci inclut la charge d'exploitation (travailleurs et matériaux) et la charge permanente (structure de l'échafaudage). Les bureaux d'études doivent s'assurer que la conception finale respecte la charge maximale d'utilisation admissible (CMU).
• Personnel formé :Seul le personnel ayant reçu une formation certifiée en matière de montage, de modification et de démontage des échafaudages Cuplock devrait procéder à l'installation.

Conseils pratiques pour optimiser l'efficacité du site

Dans le domaine de la gestion de la construction et de l'ingénierie, l'efficacité signifie la maîtrise des coûts.

• Préparation des kits et logistique :Au lieu de livrer un lot de composants en vrac, préparez des kits de matériaux pour les premières opérations de levage, regroupés en lots organisés. Cela réduira le temps de recherche sur le chantier.
• Outillage :S’assurer que les installateurs disposent des outils appropriés et en bon état (par exemple, clé à échafaudage standard, marteau calibré pour le verrouillage des coupelles).
• Assemblage modulaire :Grâce à la nature modulaire du système, le pré-assemblage au sol des cadres les plus grands (lorsque cela est possible et sans danger) avant le levage permet de gagner du temps en hauteur.
• Communication claire :Un superviseur d'échafaudage désigné doit communiquer clairement le plan de montage, étape par étape, afin de minimiser les malentendus et les reprises.

Conclusion

Correctement mise en œuvre et dans le respect des protocoles de sécurité, l'échafaudage Cuplock offre une solution éprouvée pour la réussite de tout projet de construction. Sa rapidité de montage et son haut niveau de robustesse en font un système idéal pour les projets exigeants en conditions difficiles. Les entreprises de construction peuvent ainsi optimiser leurs délais de livraison, renforcer la sécurité sur le chantier et maîtriser leur budget grâce à une planification préalable détaillée, une gestion systématique des composants et le respect des normes de sécurité les plus strictes du secteur.

FAQ

Qu'est-ce qui rend l'installation de Cuplock plus rapide que celle des échafaudages traditionnels ?

• Son système de verrouillage à coupelles unique permet de fixer simultanément quatre éléments (rails/traverses) d'un seul coup de marteau, réduisant considérablement le temps d'installation par rapport au serrage individuel des raccords.

Quelle est l'étape de sécurité la plus critique lors de l'installation d'un Cuplock ?

• S'assurer que la coupelle supérieure est bien enfoncée et verrouillée. Cela sécurise les points de fixation, ce qui est essentiel pour la capacité portante et la stabilité de l'échafaudage. Vérifier également toujours un ancrage (ligature) adéquat à la structure.

Les composants Cuplock peuvent-ils être associés à des pièces provenant d'autres systèmes ?

• Non, jamais. Mélanger les composants constitue une grave infraction aux règles de sécurité et compromet l'intégrité structurelle du système d'échafaudage Cuplock. Utilisez uniquement des pièces certifiées et compatibles.
