L'échafaudage est un élément important de la construction de bâtiments, où il assure un soutien et un accès temporaires. Le système d'échafaudage à coupelle est puissant, offre une grande adaptabilité et une grande capacité de charge. L'utilisation de mesures dimensionnelles standardisées garantit une installation rapide et stable. Nous examinerons ensuite les dimensions standard des échafaudages à coupelle, notamment les montants verticaux, les lisses, les traverses et d'autres éléments clés. Cela vous aidera à déterminer le système le mieux adapté à votre projet de construction.

Qu'est-ce qu'un échafaudage Cuplock

Échafaudage à verrouillage par coupelle Il s'agit d'une approche d'échafaudage modulaire caractérisée par sa rapidité, sa robustesse et son adaptabilité dans les applications de construction. Ce type d'échafaudage est fréquemment utilisé pour diverses structures de support, plateformes d'accès, ainsi que pour soutenir des immeubles de grande hauteur, des ponts et des applications industrielles.

Caractéristiques des échafaudages à verrouillage par coupelle

• Méthode unique de connexion par coupelle : les poutres horizontales (rails) sont reliées aux poteaux verticaux (piliers) grâce à des coupelles et des cales rotatives (ou lames). Les coupelles sont soudées à intervalles standard (généralement 500 mm ou 600 mm), et la structure peut être construite en interne (à l'aide de tendeurs et de câbles) ou en externe. Le système de cadre, composé de coupelles et de lames, ne nécessite ni écrous ni boulons, ce qui simplifie l'assemblage.

• Conçu pour les charges lourdes : Le système de fixation à verrouillage par coupelle permet de supporter des charges plus importantes que la plupart des échafaudages standards. Ce système peut servir de support de coffrage pour les ponts et les projets de grande envergure.

• Montage et démontage rapides : La méthode de connexion à verrouillage par coupelle permet d'assembler des structures avec un minimum de pièces détachées, accélérant ainsi le processus d'assemblage. Comparé à l'échafaudage à verrouillage par tube, il comporte moins de pièces, ce qui accélère le montage.

• Modulaire/Ajustable : Tous les composants modulaires sont préfabriqués pour garantir stabilité et sécurité. Des vérins de base réglables sont également disponibles pour niveler facilement votre échafaudage sur un sol irrégulier.

• Conception robuste et sûre : L'utilisation de renforts diagonaux assure une résistance et une stabilité accrues. Conforme aux normes de sécurité internationales (BS, EN, OSHA).

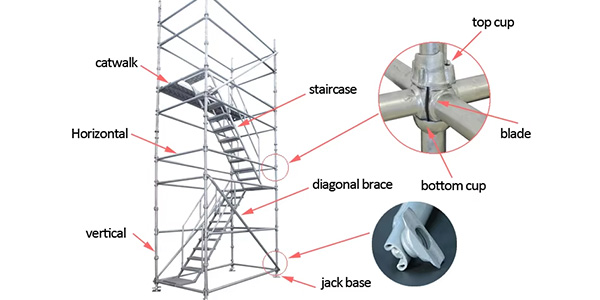

Éléments d'un échafaudage Cuplock

• Étalons verticaux (montants avec coupelles soudées).
• Registres horizontaux (les extrémités des lames entrent dans les coupelles).
• Traverses (pour le support du platelage).
• Entretoises diagonales (pour stabiliser votre échafaudage latéralement).
• Plaques de base et vérins réglables (pour régler la hauteur).
• Planches d'échafaudage (ou tabliers en acier) (les plates-formes de travail).

Tailles standard des échafaudages Cuplock

• Normes verticales - Longueur (hauteur) : - 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m (le plus normal).

Certains fabricants fabriquent sur commande des longueurs plus longues (longueurs personnalisées). (0,75 m, 1,8 m).

• Diamètre : La norme est généralement de 48,3 mm (normal, conforme à la norme BS/EN).
• Épaisseurs de paroi : soit normale 3,2 mm, 3,5 mm ou robuste 4,0 mm.
• Espacement des coupelles : 500 mm ou 600 mm (ceci est fixe pour fournir une connexion de registre).

• Grands livres horizontaux

• Longueurs normales : - 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m (normal).

Il peut y avoir des grands livres plus longs (jusqu'à 4,0 m), mais il faudra alors placer un support au milieu.

• Diamètre : 48,3 mm (identique aux standards).
• Lames d'extrémité : Accrochez-le dans les coupelles sur les montants verticaux, ce qui facilite la fixation du grand livre en place.

• Traverses (supports)

• Longueurs : 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m (2,4 m est la norme utilisée pour le support des planches d'échafaudage).
• Ours ou traverses principales : Placés directement sous les planches de l'échafaudage de travail.
• Tableau arrière intermédiaire : l'ajout d'un tableau arrière intermédiaire fournit un support supplémentaire.

• Accolades diagonales

• Longueurs : Peut varier en fonction des différentes tailles de baies (1,8 m - 2,4 m - 3,0 m).
• Fonction: Assure la stabilité latérale de la structure de l'échafaudage.

• Crics de base et plaques de semelle

• Vérins de base (réglables) : Réglage de la hauteur (300 mm - 600 mm sur toute la plage).

Utilisé lorsque les surfaces du sol sont inégales pour niveler l'échafaudage.

• Semelles : 150 mm × 150 mm ou 200 mm × 200 mm (acier ou acier embouti).

• Planches d'échafaudage (plateformes)

• Largeur : 225 mm, 450 mm ou 600 mm.
• Longueur : 1,8 m, 2,4 m, 3,0 m, 3,6 m.
• Matériel: Bois massif (traditionnel) ou acier/aluminium (pour la durabilité).

Dimensions standard des baies (dimensions des cadres d'échafaudage)

Points forts et spécifications des échafaudages Cuplock

• Normes : Généralement 48,3 mm de diamètre avec un espacement des coupelles de 500 mm ou 600 mm.
• Grands registres et traverses : fournis par incréments de 0,5 m à 3 m.
• Dimensions des baies : Généralement de 1,2 m à 2,0 m de largeur avec des longueurs de 1,8 m à 3,0 m.
• Capacité de charge : Plage de 1,5 kN/m² (léger) à 4,5 kN/m² (lourd).

Conclusion

La taille standardisée de l'échafaudage à coupelle assure son intégration dans les projets de construction et constitue un choix très économique. L'échafaudage à coupelle est également privilégié pour de nombreux projets de construction d'immeubles de grande hauteur, de ponts et autres projets industriels, nécessitant une évaluation en raison de ses fonctionnalités performantes.

Vous recherchez un échafaudage Cuplock pour votre projet ? Contactez-nous. Bâtiment AJ pour récupérer le format et les tailles appropriés !

FAQ

Quelles sont les dimensions des poteaux verticaux standard Cuplock ? (Tailles standard)

Nous fournissons les tailles standard conventionnelles suivantes de poteaux verticaux (normes verticales) :

0,5 m

1,0 m

1,5 m

2,0 m

2,5 m

3,0 m

Nous prenons en charge des longueurs personnalisées, telles que 1,8 m, 2,2 m, 2,7 m, etc., qui peuvent être personnalisées en fonction des exigences du projet.

Quel est le diamètre du tuyau et l'épaisseur de paroi des poteaux verticaux standard ?

Les spécifications que nous utilisons couramment sont :

Diamètre du tuyau (diamètre extérieur) : 48,3 mm

Épaisseur de paroi (épaisseur de paroi) : 3,2 mm / 3,0 mm / 2,75 mm (en option)

Si des exigences de résistance particulières sont requises, des tubes renforcés Q345 peuvent également être sélectionnés.
