Les systèmes d'échafaudage sont un élément clé des infrastructures de construction et d'ingénierie industrielle contemporaines, permettant de travailler en hauteur de manière sûre et efficace. Parmi toutes les technologies d'échafaudage modulaire disponibles, Systèmes d'échafaudage Ringlock et Systèmes d'échafaudage Cuplock Les systèmes de toiture sont les deux systèmes les plus populaires et les plus rentables, se distinguant par leurs performances et leur polyvalence. Cependant, il est impossible de déterminer un système préféré. Chaque système présente de nombreuses caractéristiques essentielles à sa philosophie de conception, à ses performances structurelles et à ses applications. Le meilleur choix dépendra en fin de compte de l'évaluation des exigences du projet, en fonction des paramètres clés : complexité du projet, capacité de charge, coûts de main-d'œuvre et budget.

Ce document vise à identifier et à fournir une comparaison exhaustive et approfondie et un rapport technique sur les systèmes d'échafaudage Ringlock et Cuplock dans le but de fournir un document de référence professionnel utile aux chefs de projet et aux ingénieurs et à ceux qui sont impliqués dans la prise de décisions d'approvisionnement.

Analyse des principes du système de base

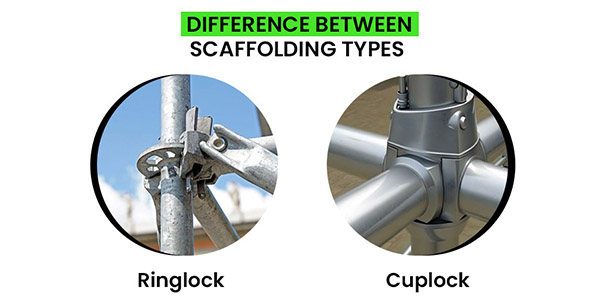

Bien qu'ils soient tous deux des systèmes modulaires, la principale distinction entre Ringlock et Cuplock est que les deux systèmes modulaires sont définis par les systèmes de verrouillage au niveau du nœud, et cette différence définit l'efficacité avec laquelle ils sont érigés, la flexibilité de la structure et l'effet total des systèmes.

Échafaudage Cuplock : une solution mature, efficace et simple

En tant que technologie établie de longue date et mature, le nom « Cuplock » décrit intuitivement sa méthode de verrouillage.

· Construction principale : Les montants verticaux du système sont dotés de coupelles inférieures fixes soudées à intervalles réguliers (généralement 500 mm). Les lisses et traverses sont dotées d'extrémités de lame forgées qui s'insèrent directement dans la coupelle inférieure. La coupelle supérieure est imperdable et peut être libérée par simple rotation. Le plan incliné de la coupelle crée un effet de coincement qui serre tous les éléments au niveau du nœud et crée une connexion quadridirectionnelle fiable.

· Caractéristiques de capacité : L'échafaudage Cuplock se caractérise par sa simplicité de construction, la réduction du nombre de pièces détachées et accessoires, et son utilisation intuitive. Il est très rapide à monter et à démonter (plus rapide que d'autres méthodes), notamment pour les façades ou structures de bâtiments de grande taille. Grâce à sa méthode rapide et équilibrée, l'échafaudage Cuplock est utilisé régulièrement dans la construction générale sur de longues périodes.

Échafaudage Ringlock : l'archétype polyvalent et très résistant

Ringlock est un système plus contemporain, conçu pour gérer des géométries complexes et des exigences de charge élevées.

· Structure de base : Les standards du système sont constitués d'un disque circulaire multi-ports, la « rosette » ou « anneau », soudé à intervalles de 500 mm. Cette rosace comporte huit ouvertures : quatre trous plus grands pour relier les longerons principaux à 90 degrés, et quatre trous plus petits pour accueillir des diagonales ou des longerons secondaires à différents angles. Les extrémités des composants sont dotées d'une tête moulée avec une goupille de blocage imperdable. Après insertion de la tête dans une ouverture de la rosace, la clavette est fixée par un coup de marteau, formant ainsi une connexion multidirectionnelle exceptionnellement rigide et précise.

· Attributs du système : Le principal avantage de l'échafaudage Ringlock réside dans son adaptabilité. Sa capacité à se connecter sous différents angles confère à Ringlock Unlimited une adaptabilité optimale, lui permettant de s'adapter aux réservoirs circulaires, aux installations pétrochimiques, à certaines courbes architecturales et aux grandes structures de scène, sans effort inutile.

Évaluation multidimensionnelle des performances

Afin de faciliter une sélection scientifique, nous procéderons à une comparaison approfondie des deux systèmes selon plusieurs critères essentiels à la pratique de l’ingénierie.

1. Flexibilité structurelle et applicabilité

C’est là le point de différenciation le plus fondamental entre les deux systèmes.

• Anneau de verrouillage : Sa flexibilité est inégalée grâce à sa rosette à 8 ports. Ringlock permet des configurations courbes, angulaires et polygonales aisées avec les composants standard du système, éliminant ainsi les travaux importants de montage de tubes et de raccords ainsi que les modifications sur site. Particulièrement utile pour les installations industrielles, la construction navale, les grands complexes et autres projets aux géométries très complexes.
• Cuplock : Cuplock est généralement conçu pour être orienté orthogonalement (c'est-à-dire à 90 degrés). Pour les façades de bâtiments linéaires ou les aménagements rectangulaires, c'est une solution idéale, mais elle est beaucoup moins efficace pour les angles non à 90 degrés. Si vous souhaitez traiter des formes complexes, vous devrez inévitablement ajouter un élément de glissement à Cuplock à une extrémité, ou à l'autre, ou aux deux. Cela complique l'installation et réduit probablement son efficacité.

2. Efficacité du montage et coûts de main-d'œuvre

• Cuplock : Pour les tâches de construction répétitives, lorsque la construction est standardisée, Cuplock est généralement plus rapide à assembler. Il s'agit d'une opération simple de « déposer et verrouiller » qui nécessite peu de formation et dont le nombre limité de pièces facilite la gestion des matériaux. Cela permet généralement de réduire les heures de travail (et les coûts de main-d'œuvre) sur les grands projets de construction standard.
• Anneau de verrouillage : Avec une structure linéaire simple, le temps nécessaire pour sécuriser chaque point de connexion par enfoncement d'une cale peut être légèrement plus long qu'avec Cuplock. Cependant, lorsqu'il s'agit d'un projet complexe, le gain de temps réalisé grâce à la possibilité d'adaptation minimise les ajustements de conception et les travaux annexes, ce qui compense largement ce léger décalage horaire, augmentant ainsi l'efficacité globale.

3. Capacité de charge et stabilité structurelle

Les deux systèmes, lorsqu'ils sont correctement installés, offrent un haut degré de sécurité.

• Anneau de verrouillage : Ringlock est une cale qui verrouille les côtés, créant ainsi un nœud rigidement verrouillé offrant une excellente résistance au cisaillement et au moment. La transmission des charges à travers les rosettes et dans la direction des axes des éléments est directe et efficace, ce qui confère à l'ensemble de la structure une stabilité exceptionnelle. C'est pourquoi il constitue la solution privilégiée pour les étaiements lourds (p. ex., coulage de ponts, plateformes d'équipement lourd) et les applications à fortes charges.
• Cuplock : Le nœud Cuplock est également stable et fiable, capable de supporter les charges de la plupart des bâtiments et autres ouvrages de construction (rénovations et piliers de pont). Cependant, dans les applications soumises à des charges extrêmes ou nécessitant une rigidité structurelle exceptionnelle, les performances du nœud lui-même sont généralement considérées comme subordonnées à celles du nœud Ringlock.

4. Rentabilité globale et retour sur investissement (ROI)

Une analyse des coûts doit s’étendre au-delà du prix d’achat initial pour prendre en compte la valeur du cycle de vie dans son ensemble.

• Coût initial : Dans certains cas, le coût initial d'achat ou de location d'un système Cuplock peut être légèrement inférieur. Cependant, la technologie Ringlock étant largement adoptée par le marché des échafaudages et la concurrence, ce qui fait baisser les prix, la différence de prix est souvent négligeable, voire minime.
• Retour sur investissement : Pour une entreprise d'ingénierie dont le portefeuille de projets est diversifié, Ringlock présente un avantage certain en termes de retour sur investissement (ROI) à long terme. La flexibilité et la polyvalence du système Ringlock permettent d'utiliser l'intégralité d'un même équipement pour une large gamme de projets, des plus simples aux plus complexes. Cela optimise considérablement l'utilisation des équipements et, surtout, minimise les coûts logistiques liés à la gestion de plusieurs systèmes d'échafaudage.

Aperçu de la comparaison des performances

Recommandations de sélection finale

En résumé, il n'existe pas de système universel idéal. Le choix optimal résulte de l'adéquation précise des caractéristiques du système aux exigences du projet.

Scénarios recommandant l'échafaudage Cuplock :

Le projet comprend principalement des façades d'immeubles de grande hauteur standard, la construction de piliers de ponts réguliers ou des échafaudages intérieurs de grande surface en forme de cage à oiseaux.

Le projet privilégie la rapidité sur des aménagements structurellement simples et répétitifs.

L'activité de l'entreprise est relativement spécialisée, sans besoin fréquent d'une flexibilité extrême en matière d'échafaudage.

Scénarios recommandant l'échafaudage Ringlock :

Le projet implique des installations industrielles complexes (par exemple, pétrole et gaz, électricité), la construction et la réparation de navires, des surfaces architecturales irrégulières ou des scènes de performance à grande échelle.

Un système de support robuste et à haute résistance est nécessaire, par exemple pour les dalles de béton coulées sur place ou les plates-formes d'équipement lourd.

En tant qu'entreprise d'ingénierie complète, l'objectif est d'utiliser un actif standardisé et universel pour répondre aux diverses demandes du marché, maximisant ainsi le retour sur investissement.

En conclusion, les échafaudages Ringlock et Cuplock représentent des avancées remarquables en matière de technologie de construction modulaire. Seule une analyse approfondie des besoins du projet, combinée à une compréhension approfondie des principaux avantages de chaque système, permet de prendre une décision d'ingénierie véritablement rationnelle, économique et sûre.

FAQ

Les composants d'échafaudage Ringlock et Cuplock peuvent-ils être mélangés et utilisés ensemble ?

• Absolument pas. Il s'agit d'un problème de sécurité critique. Les mécanismes de verrouillage, les dimensions des points nodaux et les spécifications des composants des systèmes Ringlock et Cuplock sont fondamentalement incompatibles. Toute tentative de mélange de composants de ces deux systèmes différents entraînerait des connexions instables et dangereuses, non conformes aux spécifications du fabricant et aux normes réglementaires (par exemple, OSHA). Cela créerait un risque important de défaillance structurelle. Utilisez toujours des composants provenant d'un système unique, cohérent et compatible.

Un système est-il intrinsèquement plus sûr que l’autre ?

• Non. La sécurité d'un échafaudage ne dépend pas de son type, mais de la qualité de son installation et de son utilisation. Ces deux systèmes sont extrêmement sûrs lorsqu'ils sont conçus correctement, montés par des professionnels qualifiés conformément aux directives du fabricant et soumis à des inspections régulières. La sécurité est le fruit d'une formation adéquate, d'un assemblage correct et du respect des plans d'ingénierie, et non d'une qualité intrinsèque d'un système par rapport à un autre.
