Échafaudages modulaires ou tubulaires

Choisir le bon système d'échafaudage La décision finale sera l'une des plus cruciales pour un nouveau projet. Elle aura un impact sur le calendrier, les coûts et, surtout, sur la sécurité de vos travailleurs. Plusieurs options s'offrent à vous, mais la plupart du temps, vous vous rendrez compte que votre projet se résumera à l'un des deux principaux systèmes suivants : échafaudages modulaires ou échafaudages tubulaires.

Ce guide vous propose une comparaison détaillée pour vous aider à prendre votre décision. Il présente les avantages et les inconvénients des différents types et propose une situation idéale pour chaque type afin de vous guider dans le choix le plus judicieux pour votre prochain projet.

Comprendre les échafaudages tubulaires (tubes et colliers)

Échafaudages tubulaires, également appelé échafaudage à tubes et pinces, est constitué de tubes d'acier individuels assemblés à l'aide de divers raccords et raccords. C'est le type d'échafaudage original, reconnu pour sa grande polyvalence.

Principaux avantages :

• Flexibilité inégalée : Ce système offre une flexibilité inégalée pour les formes complexes. Comme tous les tubes et colliers peuvent être installés indépendamment, vous pouvez créer un échafaudage qui s'adapte à toutes les formes, inclinaisons et caractéristiques architecturales. L'échafaudage tubulaire est le système privilégié pour la restauration de bâtiments anciens, de ponts et lorsqu'il est impossible de fournir un système standard dans une installation industrielle.
• Rentable pour les projets personnalisés : Bien que les coûts de main-d'œuvre puissent parfois être plus élevés, pour les projets sur mesure, le coût initial des matériaux pour les tubes et les colliers individuels peut être inférieur à celui des systèmes préfabriqués. Pour les projets nécessitant des modifications coûteuses sur des constructions uniques ou personnalisées, les échafaudages à tubes et colliers peuvent vous permettre de réaliser des économies de main-d'œuvre.
• Capacité de charge importante : Correctement installés, les systèmes d'échafaudage à tubes et pinces sont très robustes et peuvent être utilisés pour des applications lourdes. C'est souvent le type d'échafaudage privilégié pour les travaux nécessitant des matériaux ou équipements lourds.

Principaux inconvénients :

• Assemblage à forte intensité de main-d'œuvre : Le montage et le démontage d'un échafaudage à tubes et colliers de serrage nécessitent beaucoup de travail. Chaque composant est une pièce autonome qui doit être fixée et fixée. Par conséquent, le processus est beaucoup plus long qu'avec un système modulaire. Sur un chantier très fréquenté, ce temps supplémentaire pour monter et démonter un échafaudage peut impacter directement votre planning.
• Main d'œuvre coûteuse : Le temps de montage supplémentaire engendre des coûts de main-d'œuvre supplémentaires. De plus, vous devez disposer d'une équipe de montage qualifiée pour garantir un montage et une construction corrects et sûrs de l'échafaudage.
• Trop de pièces à gérer : Au-delà du temps et du coût d'assemblage, les tubes, les colliers et les raccords constituent tous un problème logistique si vous êtes sur un chantier très fréquenté et peuvent potentiellement créer une perte de temps si vous perdez ou égarez des pièces.

Comprendre l'échafaudage modulaire (système)

Qu'est-ce que c'est : Échafaudages modulaires, souvent appelé échafaudage système (comme Anneau de verrouillage ou Cuplock), est un système préfabriqué composé de composants standardisés et préfabriqués. Ces pièces sont dotées d'un mécanisme de verrouillage fixe permettant des connexions rapides et sécurisées.

Principaux avantages :

·

• Temps et efficacité : C'est le principal avantage des échafaudages modulaires. Les composants sont conçus pour être assemblés grâce à un mécanisme de verrouillage simple, ce qui réduit considérablement les temps de montage et de démontage. Plus précisément, l'utilisation d'un système d'échafaudage plus performant peut vous aider à maîtriser vos délais et vos coûts de main-d'œuvre.
• Coût de main d'œuvre réduit : Grâce à la standardisation des composants, la formation aux assemblages spécifiques nécessaires au montage d'un échafaudage tubulaire est considérablement réduite. La formation de l'équipe est ainsi beaucoup plus rapide et efficace pour construire un échafaudage modulaire sûr et stable.
• Meilleure sécurité : La conception pré-conçue et les connexions fixes permettent d'obtenir un système beaucoup plus prévisible et donc stable. Le recours à l'erreur humaine lors du montage de l'échafaudage modulaire est réduit, ce qui améliore la sécurité sur le chantier.
• Idéal pour les projets standardisés : Les systèmes modulaires sont généralement l’option la plus efficace et la plus rentable lorsque les projets sont de plus grande envergure, comme les immeubles de grande hauteur, les immeubles résidentiels, et lorsque les dispositions de conception sont répétitives et/ou uniformes.

Principaux inconvénients :

• Pas aussi adaptable Les systèmes modulaires sont moins flexibles, car les connexions sont fixées à des emplacements prédéterminés et les objets sont préfabriqués selon une conception spécifique. Il sera plus difficile d'adapter l'échafaudage à des caractéristiques architecturales uniques sans avoir à ajouter de matériaux ou à modifier le système.
• Plus cher au départ - Les composants d'échafaudage modulaires préfabriqués et conçus peuvent coûter plus cher à l'acquisition ou à la location que les matériaux tubulaires.
• Verrouillage du système - Une fois que vous avez investi dans un système modulaire spécifique (par exemple, Ringlock), vous êtes souvent lié aux composants de cette marque, ce qui peut limiter votre flexibilité dans l'approvisionnement en équipement.

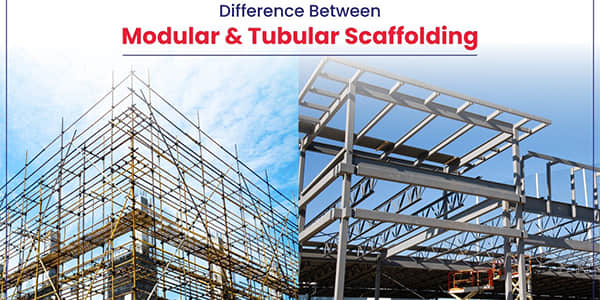

Différence entre les échafaudages modulaires et tubulaires

Faire le bon choix :

Scénario 1 : Lors de la construction d'un immeuble de 20 étages, la rapidité et l'efficacité sont primordiales. Dans ce cas, l'échafaudage modulaire est la solution idéale. Construire un nouvel immeuble avec un échafaudage modulaire sera si rapide que vous économiserez considérablement sur les coûts de main-d'œuvre.

Scénario 2 : Vous restaurez la façade d'un théâtre historique plus que centenaire. Cette façade présente des surfaces courbes complexes et des corniches anguleuses. La meilleure option est l'échafaudage tubulaire. L'échafaudage tubulaire et à pinces offre un plus grand choix de possibilités pour concevoir et construire votre structure sur mesure en fonction de la géométrie unique du bâtiment.

Scénario 3 : Construction résidentielle de petite à moyenne taille. Dans le cadre d'un projet type, l'un ou l'autre type d'échafaudage peut donner le résultat souhaité. Si l'équipe possède une expérience avec les tubes et les colliers de serrage et que vous cherchez à réduire les coûts de matériaux, les tubes et les colliers de serrage peuvent être une option viable. En revanche, si vous recherchez la solution la plus efficace pour réaliser votre projet dans les meilleurs délais et que vous n'avez pas suivi de formation certifiée en échafaudage, je recommande l'échafaudage modulaire, plus efficace.

Conclusion:

• En fin de compte, il n'existe pas de système d'échafaudage « meilleur ». Le meilleur choix est une décision stratégique basée sur les besoins spécifiques de votre projet.
• Choisissez un échafaudage modulaire lorsque votre priorité est la rapidité, l’efficacité et une structure uniforme à grande échelle.
• Choisissez un échafaudage tubulaire lorsque votre projet exige une flexibilité maximale pour naviguer dans des conceptions complexes ou inhabituelles.
• En considérant soigneusement la complexité de votre projet, le calendrier et la main-d’œuvre disponible, vous pouvez sélectionner l’outil adapté au travail, garantissant ainsi une construction sûre, efficace et rentable.

FAQ

1. L’échafaudage modulaire est-il plus sûr que l’échafaudage tubulaire ?

• Les deux systèmes sont sûrs lorsqu'ils sont montés correctement par une équipe formée. Cependant, les échafaudages modulaires sont souvent considérés comme présentant un avantage en matière de sécurité grâce à leurs composants pré-conçus et standardisés, qui réduisent le risque d'erreur humaine lors du montage. Les échafaudages tubulaires nécessitent un niveau de compétence et d'expérience plus élevé pour garantir la sécurité des connexions et la stabilité de la structure.

2. Quel système est le plus rentable ?

• Cela dépend entièrement du projet. Les échafaudages tubulaires peuvent présenter un coût initial de matériaux plus faible, mais leur temps de montage plus long peut entraîner des coûts de main-d'œuvre plus élevés. Les échafaudages modulaires présentent un coût initial plus élevé, mais leur rapidité et leur efficacité permettent souvent de réduire le coût global du projet, en particulier pour les grandes structures uniformes. Vous devez tenir compte des coûts des matériaux et de la main-d'œuvre afin de déterminer l'option la plus rentable pour votre projet.

3. Peut-on mélanger des systèmes d’échafaudages modulaires et tubulaires ?

• Non. Il ne faut jamais mélanger des composants de différents systèmes d'échafaudage. Chaque système est conçu selon des normes d'ingénierie et des tolérances de sécurité spécifiques. Leur combinaison peut compromettre l'intégrité structurelle et la sécurité de l'ensemble de l'échafaudage.

4. Quelle est la différence entre Ringlock et Cuplock ?

• Ringlock et Cuplock sont deux types d'échafaudages modulaires. La principale différence réside dans la méthode de connexion. Ringlock utilise une rosace avec des verrous à coin enfoncés au marteau, offrant huit points de connexion par rosace. Cuplock utilise une coupelle supérieure qui coulisse vers le bas pour fixer les lames de moise au montant, créant ainsi quatre points de connexion. Ces deux systèmes sont populaires, sûrs et efficaces.
