Que sont les stabilisateurs d'un échafaudage ?

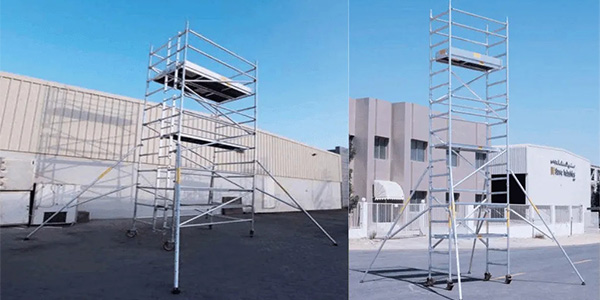

Les stabilisateurs sont des éléments structurels de échafaud Les stabilisateurs sont des cadres ajoutés à la base des échafaudages pour en accroître la stabilité. Il s'agit généralement d'une poutre ou d'un cadre qui prolonge les pieds de l'échafaudage et qui est muni de roulettes ou de vérins de nivellement. Les stabilisateurs créent une base plus large, ou un support latéral, car ils abaissent le centre de gravité et réduisent ainsi le risque de basculement de l'échafaudage, notamment pour les échafaudages de grande hauteur ou exposés à des forces latérales.

On confond souvent les stabilisateurs et les bras latéraux. Les stabilisateurs sont ajoutés aux échafaudages pour renforcer leur stabilité à la base, tandis que les bras latéraux sont installés à n'importe quel niveau de travail pour permettre à l'ouvrier de se rapprocher au maximum de la surface de travail, comme un muret. La confusion est fréquente car, bien que les deux termes évoquent une assistance, leurs fonctions sont bien distinctes.

Pourquoi les balanciers sont-ils si importants ?

Les stabilisateurs jouent un rôle essentiel dans la stabilité des échafaudages, notamment dans les situations à haut risque. L'OSHA (Occupational Safety and Health Administration) exige que les échafaudages fixes dont le rapport hauteur/largeur à la base est supérieur à 4 soient protégés contre le basculement par des haubans, des ancrages, des contreventements ou des stabilisateurs. Pour les échafaudages mobiles, un rapport hauteur/largeur à la base de 2/1 ou moins est requis pour éviter tout basculement.

Les stabilisateurs latéraux sont utiles dans ces situations :

Échafaudages hauts et étroits : lorsque la hauteur de l’échafaudage est importante par rapport à la largeur de sa base.

• Plateformes en porte-à-faux : Lorsque les plateformes dépassent la structure de l'échafaudage, des charges inégales se créent.
• Échafaudages non attachés : Lorsque l'échafaudage n'est pas relié à une structure adjacente.
• Surfaces irrégulières : Lorsque le sol présente des surfaces instables et irrégulières et que les risques de basculement augmentent.
• En élargissant l'emprise au sol de l'échafaudage : Les stabilisateurs répartissent le poids plus uniformément, améliorant ainsi la résistance au basculement et assurant un environnement de travail plus sûr.

Quand les stabilisateurs sont-ils nécessaires ?

La nécessité de stabilisateurs dépend de la configuration, du type et des exigences réglementaires de l'échafaudage. Principaux scénarios :

• Rapport hauteur/base supérieur à 4:1 : L'OSHA exige la stabilisation des échafaudages dont la hauteur dépasse quatre fois leur largeur à la base. Par exemple, un échafaudage de 1,5 mètre de large et 6 mètres de haut (rapport 4:1) nécessiterait des stabilisateurs latéraux ou d'autres systèmes de stabilisation si l'on souhaitait augmenter sa hauteur à 7,5 mètres (rapport 5:1).
• Échafaudages spécifiques : Certains échafaudages étroits, comme les échafaudages de type « boulanger » (généralement de 74 cm de large), peuvent nécessiter des stabilisateurs à des hauteurs moindres. Ces stabilisateurs sont obligatoires en cas d'empilement double ou triple : ils sont souvent requis lorsque la hauteur de la plateforme dépasse 1,80 m ou lors de l'empilement de plus de 3 sections (environ 5,50 m).
• L'échafaudage est orienté vers le mur : Dans les grands espaces ouverts sans mur adjacent à l'échafaudage, quatre stabilisateurs sont souvent nécessaires pour éviter tout basculement à 360 degrés. Si l'échafaudage est adossé à un mur, celui-ci constitue un stabilisateur naturel d'un côté ; par conséquent, deux stabilisateurs supplémentaires du côté opposé suffisent.
• Même lorsque ce n'est pas obligatoire : L'utilisation de stabilisateurs peut constituer une mesure de sécurité proactive, notamment par temps venteux ou lors de la manutention de charges lourdes.

Tableau : Exigences relatives aux stabilisateurs pour les échafaudages

Le « Pourquoi » : La règle de stabilité 4:1

Pour comprendre les stabilisateurs latéraux, il faut comprendre le « rapport base/hauteur ».

Les réglementations de l'OSHA (Occupational Safety and Health Administration) et les normes de sécurité internationales imposent généralement un rapport de stabilité de 4:1 pour les échafaudages supportés.

Règle : La hauteur de la plateforme d'échafaudage ne peut excéder quatre fois la dimension minimale de la base, sauf si l'échafaudage est fixé à une structure ou élargi à l'aide de stabilisateurs.

Un exemple pratique

Supposons que vous utilisiez un cadre d'échafaudage standard de 5 pieds sur 5 pieds.

• Largeur de la base : 1,5 mètre.

• Hauteur maximale de sécurité (sans support) : 20 pieds (5 pieds x 4).

Si vous devez construire la tour à 25 pieds, vous avez deux options :

1. Fixez-le solidement : ancrez physiquement l’échafaudage au mur du bâtiment.

2. Utilisez des stabilisateurs : Fixez des stabilisateurs pour augmenter la largeur de la base.

En ajoutant des supports latéraux de 76 cm (30 pouces), la largeur de la base passe de 1,5 m (5 pieds) à environ 3 m (10 pieds). La hauteur maximale autoportante peut alors potentiellement doubler pour atteindre 12 m (40 pieds) (vérifiez toujours les spécifications du fabricant), ce qui augmente considérablement la portée sans percer la façade du bâtiment.

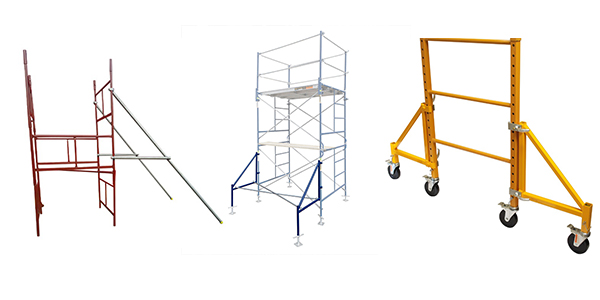

Types de stabilisateurs d'échafaudage

Il existe différents types de stabilisateurs, chacun adapté à des besoins spécifiques en matière d'échafaudage. Comprendre ces options permet de choisir le stabilisateur le plus approprié à un projet :

• Stabilisateurs réglables : Avec des fonctionnalités avancées telles que des systèmes d'urgence et des capteurs de surcharge, ces stabilisateurs répondent aux normes OSHA 1910.66 et ASME A-120 pour les applications à haute sécurité.
• Stabilisateurs d'échafaudage Baker : Les stabilisateurs d'échafaudage Baker sont conçus pour les échafaudages Baker, qui comprennent généralement des roulettes pivotantes afin de résoudre les problèmes de stabilité des échafaudages plus étroits.
• Systèmes de stabilisateurs fixes : Les systèmes de stabilisateurs fixes sont fixés de manière permanente et sont utilisés pour les bâtiments qui nécessitent un entretien à long terme des échafaudages stationnaires.
• Systèmes de stabilisateurs transportables : Ces stabilisateurs légers sont équipés de roulettes pour faciliter leur déplacement sans contrepoids. Ils conviennent aux installations de stabilisateurs temporaires ou mobiles.
• Systèmes de passage direct : Les systèmes à passage rapide se fixent rapidement à un support fixe et peuvent généralement être assemblés rapidement avec un bâtiment pour permettre un accès rapide à la façade de celui-ci.

Tableau : Types de stabilisateurs d’échafaudage

Comment utiliser et installer correctement les stabilisateurs

L'installation et l'utilisation correctes des stabilisateurs sont essentielles à la sécurité des échafaudages. Suivez ces consignes :

• Sélectionnez le type approprié : Choisissez des stabilisateurs compatibles avec l'échafaudage et les besoins du projet.
• Fixation sécurisée : Fixez solidement les stabilisateurs aux pieds ou aux cadres de l'échafaudage conformément aux instructions du fabricant.
• Nivellement : Utilisez des vérins ou des dispositifs de nivellement pour assurer une base stable.
• Entretoisement: Pour les échafaudages roulants, renforcez les stabilisateurs latéraux avec des entretoises de travée pour une stabilité accrue.
• Capacité de charge : Vérifiez que les stabilisateurs sont dimensionnés pour supporter la charge prévue, y compris les travailleurs et les matériaux.
• Inspection régulière : Vérifiez l'état des stabilisateurs et remplacez-les si nécessaire.
• Entraînement: S'assurer que tout le personnel est formé à l'utilisation des stabilisateurs et à la sécurité des échafaudages.

Considérations de sécurité et meilleures pratiques

Les stabilisateurs améliorent la stabilité, mais ne remplacent pas des mesures de sécurité complètes. Les bonnes pratiques comprennent :

• Amarrer si possible : Fixez l'échafaudage à une structure adjacente pour plus de stabilité.
• Utilisez des garde-fous : Installez des garde-corps et des plinthes pour prévenir les chutes.
• Roulettes verrouillables : Pour les échafaudages mobiles, bloquez les roulettes pendant leur utilisation afin d'éviter tout mouvement.
• Évitez la surcharge : Respectez la capacité de charge de l'échafaudage, même avec des stabilisateurs.
• Surveiller les conditions environnementales : Tenez compte du vent ou des conditions météorologiques susceptibles d'affecter la stabilité et utilisez des mesures de sécurité supplémentaires si nécessaire.
• Entretien régulier : Inspecter et entretenir les échafaudages et les stabilisateurs pour en assurer la fiabilité.

Erreurs courantes et conseils

Évitez ces erreurs courantes lors de l'utilisation de stabilisateurs :

Installation incorrecte : un mauvais positionnement des stabilisateurs peut entraîner une instabilité.

Surcharge : Le dépassement de la capacité de charge risque de provoquer un basculement ou un effondrement.

Négliger les inspections : des contrôles réguliers sont essentiels pour identifier l'usure ou les dommages.

Utilisation de types inappropriés : des stabilisateurs non adaptés réduisent l’efficacité.

Conseils pour une utilisation efficace :

Consultez des experts : en cas de doute sur les exigences, demandez conseil à des professionnels de l’échafaudage.

Respectez les normes : assurez-vous que les stabilisateurs sont conformes aux réglementations OSHA, ASME ou locales.

Formation du personnel : Une formation complète améliore la sécurité et la conformité.

Anticipez : Intégrez les éléments de soutien dans la planification du projet pour une intégration harmonieuse.

Conclusion

Les stabilisateurs sont indispensables pour garantir la stabilité des échafaudages et la sécurité des travailleurs. En élargissant la base de l'échafaudage, ils préviennent son basculement, notamment pour les structures hautes ou étroites. Savoir quand utiliser des stabilisateurs, choisir le type approprié et respecter les bonnes pratiques d'installation et d'utilisation sont essentiels pour la sécurité des travaux d'échafaudage. En respectant la réglementation en vigueur, en formant le personnel et en faisant de la sécurité une priorité, les professionnels du bâtiment peuvent minimiser les risques et mener à bien leurs projets.

FAQ

Peut-on utiliser des stabilisateurs sur des surfaces irrégulières ?

• Oui, les stabilisateurs avec vérins de mise à niveau permettent de stabiliser les échafaudages sur des surfaces irrégulières. Un réglage correct et une fixation sécurisée sont essentiels pour garantir la stabilité et la sécurité de l'échafaudage.

Les stabilisateurs latéraux permettent-ils d'éviter d'avoir à fixer un échafaudage à une structure ?

• Non, les stabilisateurs latéraux améliorent la stabilité, mais ne remplacent pas entièrement l'ancrage. Attacher l'échafaudage à une structure offre une sécurité supplémentaire, notamment pour les échafaudages de grande hauteur ou par temps venteux.
