Les ferrures d'échafaudage sont des composants qui relient les tubes d'échafaudage entre eux. Elles sont considérées comme les pièces fonctionnelles des structures temporaires construites pour un usage particulier, que ce soit pour la construction, l'entretien, la réparation ou l'organisation d'événements.

Les ferrures d'échafaudage sont fabriquées à partir de matériaux robustes, généralement en acier galvanisé ou en aluminium, afin de préserver l'intégrité structurelle lorsqu'elles doivent supporter des échafaudages, des outils et des matériaux en hauteur. Ce système de construction flexible permet de créer d'innombrables configurations et a été conçu pour s'adapter à de nombreux besoins, comme la simple rénovation d'une maison, la construction de structures temporaires complexes pour des projets d'infrastructures lourdes ou un événement en plein air.

L'appréciation du type d'application peut avoir un impact considérable sur l'efficacité du projet et la sécurité des travailleurs (ce point est primordial). Identifier chaque aménagement, son utilisation prévue et ses limites vous permettra de limiter les confusions et les malentendus, tout en respectant la réglementation du secteur.

Types de coupleurs d'échafaudage

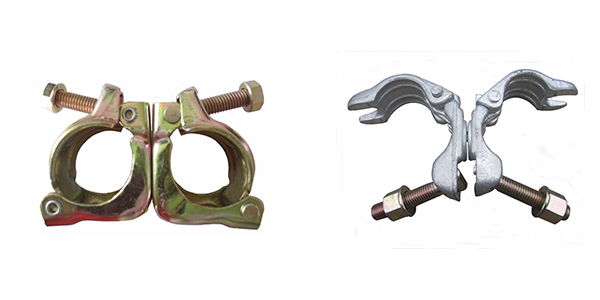

1. Coupleurs pivotants

Les raccords pivotants relient deux tubes d'échafaudage avec la même fonction de compression que les autres types de raccords, mais avec la possibilité supplémentaire de les connecter à n'importe quel angle. Grâce à leur capacité à se connecter directement à une connexion diagonale ou non conventionnelle à la structure contreventée, les raccords pivotants sont utilisés dans presque toutes les situations d'échafaudage, car ils peuvent assurer la stabilité globale de la structure. Ils sont généralement utilisés comme composant d'un système de contreventement.

• Conception : Coupleur pivotant conçu avec un point de pivotement pour que les connexions puissent tourner sur un axe complet de 360 ​​degrés.
• Applications : typiques sur les contreventements diagonaux ou les structures d'échafaudage courbes et les configurations d'échafaudages non standard.
• Avantages : flexibilité dans la conception avec toute variabilité du projet.

2. Coupleurs à angle droit

Les coupleurs à angle droit, également appelés coupleurs doubles, relient deux tubes à un angle droit et à un angle défini de 90 degrés avec une capacité de charge élevée, c'est pourquoi ils sont un élément de base des grilles d'échafaudage standard.

• Conception : Deux pinces fixes permettent des connexions perpendiculaires.
• Application : Pour connecter des poutres horizontales à des normes verticales dans des structures rectangulaires.
• Avantages : Niveaux élevés de résistance et de stabilité pour les structures lourdes.

3. Coupleurs à manchon

Les manchons de raccordement relient deux tubes de bout en bout et permettent d'allonger la longueur d'un tube. Ils sont indispensables pour les longs trajets dans les grands échafaudages.

• Conception : Un manchon tubulaire qui est ajusté sur les extrémités du tube et fixé avec des boulons.
• Utilisations : Extension de tubes horizontaux ou verticaux dans des échafaudages de grande taille
• Avantages : Ajout de longueur sans perte de résistance !

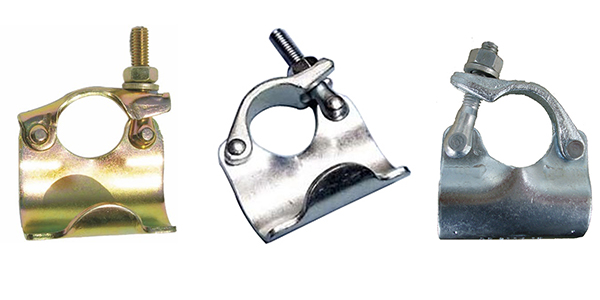

4. Coupleurs à boulins

Les coupleurs à boulins servent à relier les tubes à boulins (supports horizontaux) aux tubes de lisses pour la pose des planches d'échafaudage. Ils sont essentiels pour former une plateforme de travail sécurisée.

• Conception : Une seule pince qui fixe le tube de boulin au grand livre.
• Utilisations : Pour fixer les planches d’échafaudage à la structure principale.
• Avantages : Facilite l'assemblage de la plate-forme pour une utilisation en toute sécurité par les travailleurs.

5. Coupleurs de poutre

Les coupleurs de poutres servent à fixer les tubes d'échafaudage sur les poutres en acier reliant l'échafaudage aux éléments existants. Ils sont couramment utilisés dans les opérations industrielles et d'infrastructure.

• Conception : Une pince qui fixe à la fois un tube et une bride d'une poutre.
• Application : Assemblage d'échafaudages sur des structures en acier (par exemple des ponts ou des usines).
• Avantages : Ancrage sécurisé aux structures non tubulaires.

6. Le rôle des coupleurs de retenue de carte

Les coupleurs de retenue de planches verrouillent les planches d'échafaudage en place, limitant le glissement ou le mouvement des planches, ce qui est essentiel pour des plates-formes plus sûres.

• Conception : Il s'agit d'une pince qui se « verrouille » sur la planche afin qu'elle ne bouge pas et soit fixée au cadre de l'échafaudage.
• Utilisation : Stabilité des plateformes de travail dans les zones à fort trafic.
• Avantages : Réduire le risque de déplacement des planches constitue une couche de sécurité supplémentaire.

7. Coupleurs à goupille d'articulation

Les coupleurs à axe de jonction permettent de connecter deux tubes bout à bout. Ils maintiennent le tube dans un alignement droit, sans éléments extérieurs susceptibles de perturber la conception globale. Ils sont principalement utilisés lorsque l'espace de connexion est restreint ou pour toute autre raison esthétique.

• Conception: Une broche interne qui s'insère à l'intérieur de l'extrémité du tube (les deux extrémités) à l'aide d'un mécanisme de verrouillage pour sécuriser la connexion.
• Utiliser: Pour créer des connexions affleurantes lorsque l'espace est limité.
• Avantages : Des joints propres et discrets créent une solution de conception simple et épurée.

8. Demi-coupleurs

Les demi-coupleurs sont un type de couplage qui fixe un tube à une position (c'est-à-dire à un mur ou à une colonne) qui fournit un point de fixation sécurisé pour l'extrémité libre de l'échafaudage.

• Conception : Une pince unique dotée d'une base lui permettant de se fixer fermement à une surface.
• Applications : Liaisons d'échafaudages à des bâtiments ou éléments similaires.
• Fonctions : fixation sécurisée sur une structure non échafaudée.

9. Coupleurs à patelle

Les coupleurs Limpet sont fabriqués à partir de matériaux légers et sont destinés aux applications à faible charge, telles que la fixation de planches d'échafaudage ou de barrières temporaires.

• Conception : Une petite pince avec un mécanisme de verrouillage simple et direct.
• Applications : Destiné aux installations d'échafaudages temporaires ou légers en largeur.
• Avantages : très simple d'utilisation, peu coûteux compte tenu de la taille des projets typiques.

10. Coupleurs d'échelle

Un coupleur d'échelle est utilisé pour fixer une échelle à une structure d'échafaudage afin de garantir un moyen d'accès sûr et stable pour les travailleurs.

• Conception : Une pince qui relie les échelons d'échelle aux tubes d'échafaudage.
• Applications : Pour fixer des échelles pour un accès vertical.
• Avantages : Permet une meilleure mobilité et sécurité pour les travailleurs.

11. Coupleurs de clôture

Les coupleurs de clôture vous permettent de fixer des treillis, des filets ou des barrières aux tubes d'échafaudage pour créer des barrières de protection ou des boucliers contre les débris.

• Conception : La pince est dotée de composants flexibles, tels qu'un filet.
• Applications : Installation de barrières de sécurité ou de protection contre les débris.
• Avantages : Assure le confinement et augmente donc la sécurité du site.

Applications des coupleurs d'échafaudage

Construction : Aider à l'érection de bâtiments, de ponts et de gratte-ciels à l'aide de coupleurs à angle droit et de coupleurs pivotants.

Entretien : Utilisez des demi-coupleurs pour stabiliser le nettoyage, la peinture ou l'entretien d'un immeuble de grande hauteur.

Événements : utilisez des coupleurs de patelles et de clôtures pour créer des scènes, des sièges ou des éclairages temporaires pour des événements et des concerts.

Construction navale/Offshore : Fournir des plateformes stables à l'aide de coupleurs de poutres, dans un chantier naval ou en situation offshore.

Industriel : Utiliser des manchons et des coupleurs à axe de joint dans la maintenance des usines ou des centrales électriques.

Considérations de sécurité pour les coupleurs d'échafaudage

Inspections : Inspectez les connecteurs pour détecter tout signe d'usure, de corrosion ou de dommage avant chaque utilisation et remplacez toute pièce défectueuse.

Composants certifiés : utilisez des connecteurs conformes aux normes telles que EN74 ou BS1139.

Installation : Serrer selon les spécifications du fabricant en matière de couple et ni plus ni moins que ces spécifications.

Limites de charge : Respectez les limites de charge du connecteur pour ne pas créer de panne.

Formation : Former tous les travailleurs qui seront chargés du montage et de la gestion de la sécurité sur le chantier.

Facteurs environnementaux : Tenez compte de tous les facteurs environnementaux, tels que le vent, la pluie ou les vibrations. Les connecteurs pivotants sont particulièrement importants pour le contreventement et la stabilité.

Surveillance : Identifier les risques de desserrage ou de fatigue des connecteurs pendant le déroulement du projet. Inspections régulières du chantier.

Entretien des coupleurs d'échafaudage

Nettoyage : Enlevez la saleté ou les débris avec une brosse métallique ou un nettoyeur haute pression.

Stockage : Conserver dans un endroit sec et aéré. Appliquer un revêtement protecteur sur les raccords en acier.

Lubrification : Lubrifiez les pièces mobiles, comme les pivots des coupleurs pivotants, pour éviter le grippage.

Inspections : Vérifiez l'usure ou les dommages avant et après utilisation, en particulier les coupleurs porteurs.

Réparations : Traiter la rouille mineure avec des sprays anticorrosion ; remplacer les coupleurs gravement endommagés.

Directives : Suivez les instructions d'entretien du fabricant pour des types spécifiques.

Inventaire : organisez les coupleurs par type et état pour des inspections efficaces.

Choisir des coupleurs d'échafaudage

Portée du projet : Utiliser des coupleurs robustes (par exemple, à angle droit, à manchon) pour les grands projets ; des coupleurs plus légers (par exemple, à patelle) pour les configurations temporaires.

-Environnement : Privilégiez les matériaux résistants à la corrosion (acier galvanisé, aluminium) pour les zones humides ou côtières.

-Besoins de charge : Optez pour des coupleurs de grande capacité pour les projets lourds.

Conformité : Assurez-vous que les coupleurs sont conformes aux normes locales (par exemple, OSHA, EN74) en matière de sécurité et de légalité.

Conclusion

Les coupleurs d'échafaudage sont les héros méconnus des projets de construction, de maintenance et industriels sûrs et efficaces. Du coupleur pivotant flexible au coupleur à angle droit robuste, chaque type joue un rôle essentiel dans la création de systèmes d'échafaudage fiables. En comprenant leurs applications, en priorisant la sécurité et en effectuant un entretien régulier, vous pouvez optimiser leurs performances et garantir la sécurité des travailleurs.

Que vous soyez un entrepreneur, un chef de projet ou un responsable de la sécurité, ce guide vous fournit les connaissances nécessaires pour prendre des décisions éclairées sur ces composants essentiels.
