Quand tu imagines échafaudageOn pense sans doute aux imposantes charpentes métalliques, aux ouvriers affairés, ou peut-être à la hauteur impressionnante d'un chantier. Mais on oublie souvent les petits composants, pourtant essentiels, qui permettent de déplacer ces structures temporaires en toute sécurité et efficacité : roues d'échafaudage, ou roulettes. Bien qu'apparemment mineures, la taille de ces roues joue un rôle essentiel dans la stabilité, la sécurité et l'efficacité opérationnelle de tout système d'échafaudage mobile. Négliger leur importance peut entraîner des retards coûteux, des accidents, voire des blessures graves.

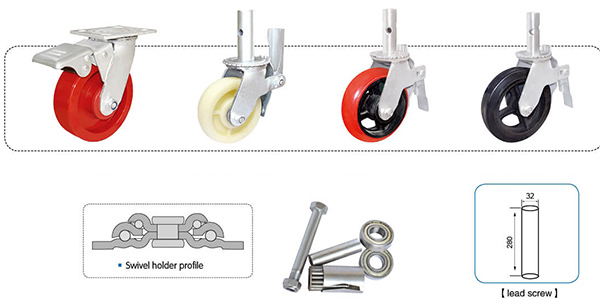

Types de roulettes d'échafaudage

Au-delà de la taille, les roulettes d'échafaudage sont disponibles en différents types, chacun adapté à des applications spécifiques :

• Roulettes pivotantes standard : Ce sont les modèles les plus courants, permettant à la roue de pivoter à 360 degrés, offrant une maniabilité maximale. Ils sont généralement équipés d'un frein à pédale pour bloquer la roue et le pivot.
• Roulettes fixes (rigides) : Moins courantes sur les échafaudages mobiles, ces roulettes ne permettent qu'un mouvement rectiligne. Elles peuvent être utilisées en association avec des roulettes pivotantes pour les charges très lourdes ou lorsqu'un mouvement linéaire précis est requis.
• Roulettes à tige réglable (roulettes à vérin à vis) : Ces systèmes associent une roue à un vérin à vis réglable. Cela permet d'ajuster précisément la hauteur du pied, de compenser les irrégularités du sol et de répartir le poids uniformément, ajoutant ainsi une stabilité supplémentaire lorsque l'échafaudage est à l'arrêt.
• Roulettes pneumatiques : Ces roulettes sont équipées de pneus gonflés à l'air, semblables à ceux des pneus de vélo. Elles offrent une excellente absorption des chocs et des performances supérieures sur les terrains extrêmement accidentés, car elles peuvent « flotter » au-dessus des obstacles. Cependant, elles sont sensibles aux crevaisons.
• Roulettes solides : Fabriquées en caoutchouc plein, en polyuréthane ou en fonte, elles sont increvables et durables. Elles offrent une excellente capacité de charge constante, mais une absorption des chocs inférieure à celle des roues pneumatiques.

Importance de la taille des roulettes d'échafaudage

La taille d'une roulette d'échafaudage n'est pas simplement une dimension ; c'est une caractéristique fondamentale qui a un impact direct sur plusieurs aspects critiques du fonctionnement de l'échafaudage :

• Stabilité: Les roues plus grandes offrent généralement une base plus large et une meilleure capacité à surmonter les imperfections, contribuant ainsi à la stabilité globale pendant le mouvement.
• Répartition de la charge : Une roue plus grande a une plus grande surface de contact avec le sol, ce qui aide à répartir le poids de l'échafaudage, des travailleurs et des matériaux sur une surface plus large, réduisant ainsi les points de pression.
• Facilité de mouvement : Les roues plus grandes sont intrinsèquement plus faciles à rouler, en particulier sur des obstacles ou des surfaces inégales, en raison de l'avantage mécanique et de la résistance au roulement réduite.
• Maniabilité: Alors que les roues plus grandes roulent plus facilement, les roues plus petites offrent des rayons de braquage plus serrés dans les espaces confinés.
• Sécurité: La bonne taille de roue empêche l’échafaudage de se coincer, de basculer ou de devenir instable, contribuant ainsi directement à la sécurité des travailleurs.

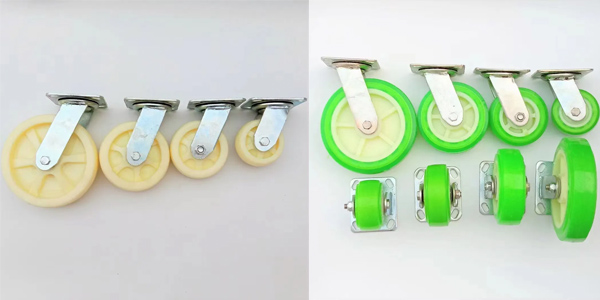

Dimensions standard des roulettes d'échafaudage

Les roulettes d'échafaudage sont disponibles dans une gamme de diamètres standard, le système de mesure impérial (pouces) étant largement utilisé, souvent associé à son équivalent métrique (millimètres). Chaque taille est généralement optimisée pour différentes conditions et exigences de charge.

Roulettes d'échafaudage de 4 pouces (100 mm) :

• Les petites roulettes d'échafaudage sont idéales pour les échafaudages intérieurs légers sur surfaces lisses et planes, offrant une excellente maniabilité dans les espaces restreints. Cependant, leur capacité de charge est limitée, elles peinent à fonctionner sur terrain accidenté et ne conviennent pas aux tours de grande hauteur.

Roulettes d'échafaudage de 5 pouces (125 mm) :

• Les roulettes d'échafaudage de 5 pouces constituent une bonne option de milieu de gamme pour les échafaudages intérieurs sur béton lisse, comme dans les entrepôts. Elles allient compacité et meilleures performances de roulement que les roues plus petites, offrant une maniabilité correcte pour les tours de hauteur courte à moyenne. Cependant, leur capacité de charge modérée et leur aptitude limitée sur terrain accidenté limitent leur utilisation dans les environnements extérieurs plus exigeants ou accidentés.

Roulettes d'échafaudage de 6 pouces (150 mm) :

• Les roulettes d'échafaudage de 15 cm sont des outils polyvalents pour la construction et la rénovation. Elles offrent un excellent équilibre entre capacité de charge, maniabilité et facilité de roulement. Populaires pour une utilisation en intérieur comme en extérieur, elles sont performantes sur les surfaces légèrement irrégulières et conviennent aux tours de moyenne à haute hauteur, même si elles peuvent présenter des difficultés sur les terrains très accidentés.

Roulettes d'échafaudage de 8 pouces (200 mm) :

• Les roulettes larges et robustes offrent une stabilité et des performances supérieures sur les terrains extérieurs accidentés, idéales pour les chantiers et les échafaudages hauts. Leur taille facilite le franchissement des obstacles, mais peut limiter la maniabilité en intérieur et augmenter les coûts. Les options pneumatiques améliorent toutefois l'absorption des chocs.

Tailles personnalisées et applications spécialisées :

Au-delà de ces dimensions standard, certains fabricants proposent des roues plus grandes ou spécialisées pour des applications spécifiques. Parmi celles-ci, on peut citer :

• 10 pouces (250 mm) et plus : pour les échafaudages particulièrement robustes, le déplacement de structures massives ou les environnements industriels extrêmement difficiles. Ces échafaudages sont presque toujours pneumatiques.
• Bandes de roulement spéciales : Roues avec des motifs de bande de roulement spécifiques pour une meilleure adhérence sur les surfaces glissantes ou une flottaison sur un sol meuble.
• Roues haute température : pour les applications industrielles impliquant une chaleur extrême.
• Roues non marquantes : pour les sols sensibles où aucune marque ne peut être laissée.

Facteurs à prendre en compte lors du choix de la taille des roulettes d'échafaudage

Choisir la taille de roulette d'échafaudage appropriée est une décision cruciale en matière de sécurité et de fonctionnement. Plusieurs facteurs doivent être soigneusement évalués :

Matériel:

• Caoutchouc (plein ou pneumatique) : Excellent amorti, non marquant et adhérence. Le pneumatique est idéal pour les terrains très accidentés.
• Polyuréthane : Durable, capacité de charge élevée, résistant à de nombreux produits chimiques, adapté aux surfaces lisses à moyennement rugueuses.
• Fonte/Acier : Capacité de charge extrêmement élevée, durabilité, mais très dur pour les sols et n'offre aucun amortissement. Idéal pour les applications industrielles très intensives sur des surfaces robustes.
• Le choix du matériau influencera également les performances de la roue à une taille donnée.

Capacité de poids :

• Ceci est primordial. La charge nominale combinée de toutes les roulettes de l'échafaudage doit largement dépasser le poids total prévu de la structure, des ouvriers, des outils et des matériaux.
• Consultez toujours la capacité de charge par roue indiquée par le fabricant et prévoyez une marge de sécurité importante. Les roues plus grandes ont généralement une capacité de charge plus élevée.

Conditions de surface :

• Sols lisses/finis : des roues plus petites et solides (4 à 6 pouces) peuvent suffire.
• Modérément accidenté/irrégulier (asphalte, terre compactée) : des roues pleines ou pneumatiques de 6 à 8 pouces sont généralement recommandées.
• Très accidenté/meuble (gravier, boue, débris) : des roues pneumatiques de 8 pouces ou plus sont presque toujours nécessaires pour la stabilité et la facilité de mouvement.

Exigences de mobilité :

• Déplacements fréquents / Longues distances : Des roues plus grandes (6 à 8 pouces) réduisent l'effort et la résistance au roulement.
• Espaces restreints / Virages fréquents : des roues plus petites (4 à 5 pouces) peuvent offrir une maniabilité légèrement meilleure, mais cela doit être équilibré par rapport à la charge et à la surface.
• Utilisation statique avec repositionnement occasionnel : pour les échafaudages qui restent principalement au même endroit mais nécessitent de petits ajustements occasionnels, même des roues plus petites peuvent être acceptables si la surface est bonne.

Environnement:

• Intérieur vs extérieur : les environnements extérieurs nécessitent généralement des roues plus grandes et plus robustes pour gérer des terrains et des débris variés.
• Températures extrêmes : assurez-vous que les matériaux des roues peuvent résister aux températures ambiantes sans dégradation.
• Exposition aux produits chimiques : si des produits chimiques sont présents, sélectionnez des matériaux de roue qui y résistent.
• Débris : Les chantiers de construction comportent souvent des objets tranchants. Dans ces conditions, il est préférable d'utiliser des roues pleines ou increvables plutôt que des pneus standard.

Avantages de l'utilisation de roulettes d'échafaudage de taille appropriée

Investir dans des roulettes d'échafaudage de taille appropriée et les utiliser offre des avantages significatifs qui vont bien au-delà du simple déplacement de la structure :

• Stabilité améliorée : des roues appropriées, en particulier les plus grandes, offrent une base stable, réduisant les risques de basculement pendant le déplacement.
• Mobilité améliorée : des roues correctement dimensionnées facilitent considérablement le déplacement des échafaudages, augmentant l'efficacité et évitant le blocage des roulettes.
• Répartition efficace de la charge : des roues plus grandes répartissent le poids de l'échafaudage sur une plus grande surface, minimisant ainsi les dommages au sol et les contraintes sur le cadre.
• Polyvalence : Le choix d'une taille de roue polyvalente (par exemple, 6 ou 8 pouces) permet d'utiliser le même système d'échafaudage dans diverses conditions de chantier, ce qui permet d'économiser du temps et des coûts d'inventaire.
• Sécurité et conformité accrues : l'utilisation de la taille de roue appropriée est conforme aux normes de sécurité, atténuant les risques tels que le basculement et la défaillance des roues, garantissant ainsi un environnement de travail plus sûr.

Résumé

Les roulettes d'échafaudage sont bien plus que de simples « engins roulants ». Leur taille est un facteur déterminant de la sécurité, de la stabilité et de l'efficacité opérationnelle d'un système d'échafaudage mobile. Des roues compactes de 10 cm adaptées aux environnements intérieurs impeccables aux roulettes robustes de 20 cm conçues pour les chantiers extérieurs difficiles, chaque taille a une fonction spécifique.

Pour choisir la taille de vos roues, il est essentiel d'évaluer soigneusement l'état du terrain, la capacité de charge requise, la hauteur de l'échafaudage et la fréquence des déplacements. Privilégier la sécurité en choisissant le type et la taille de roues appropriés, en effectuant des inspections régulières et en respectant les meilleures pratiques, garantit que votre échafaudage mobile reste un outil sûr, productif et précieux pour tout projet. Ne sous-estimez pas l'impact considérable de ces héros méconnus : la taille de vos roues pivotantes pour échafaudage fait toute la différence.

FAQ

Pourquoi la taille des roues d’échafaudage est-elle importante ?

• La taille des roues d'échafaudage (roulettes) est cruciale, car elle influence directement la stabilité, la sécurité, la facilité de déplacement et la répartition de la charge de l'échafaudage mobile. Un choix de taille inapproprié peut entraîner une instabilité, des risques de basculement, des difficultés de déplacement de l'échafaudage, voire des dommages à l'équipement ou à la surface de travail.

Quelles sont les tailles standard courantes pour les roulettes d'échafaudage ?

• Les dimensions standard les plus courantes pour les roulettes d'échafaudage sont de 4 pouces (100 mm), 5 pouces (125 mm), 6 pouces (150 mm) et 8 pouces (200 mm) de diamètre. Des dimensions plus grandes et spécialisées (par exemple, 10 pouces) sont également disponibles pour les applications très intensives ou sur terrain accidenté.
