robuste Écrou d'ancrage de coffrage L'écrou papillon pour coffrage a été conçu pour remédier à plusieurs problèmes d'ingénierie, notamment : l'arrachement du filetage, la rupture d'un élément moulé et l'éclatement catastrophique du coffrage sous l'effet de pressions de béton extrêmement élevées.
Cet écrou d'ancrage de coffrage haute résistance est fabriqué en fonte à haute résistance et usiné avec précision pour garantir un verrouillage parfait, même sous des contraintes latérales extrêmes, grâce à l'écrou lui-même et à son filetage. Il constitue le composant de coffrage le plus sûr pour les immeubles commerciaux de grande hauteur, les coffrages de piles de pont et autres applications de coffrage de tunnels de grande envergure.
Caractéristiques
Paramètres techniques | Spécifications et normes du produit |
Nom du produit | Écrou d'ancrage de coffrage / Écrou papillon / Écrou à bride |
Barre d'accouplement compatible | Tirant de coffrage standard D15/D17 mm |
Qualité du matériau | Fonte de précision à haute résistance (fonte ductile) |
Charge de rupture ultime | 180 kN – 190 kN (Puissance de charge industrielle élevée) |
Poids unitaire | 310 g ± 5 g (Épaisseur optimisée pour la répartition des contraintes) |
Traitement de surface | Zinc jaune (électro-galvanisé) / Galvanisé à chaud / Oxyde noir |
Personnalisation | Fabrication OEM/ODM basée sur des dessins techniques ou des échantillons personnalisés |
Scénarios d'application
Nos écrous à oreilles de coffrage haute résistance sont conçus pour fonctionner parfaitement dans les domaines du génie civil les plus exigeants, notamment :

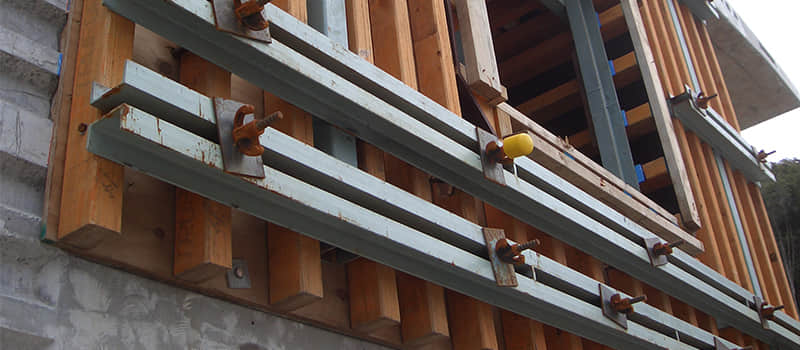

- Murs de cisaillement pour immeubles de grande hauteur :Maintien de tolérances strictes lors de levages de béton continus et à volume élevé.
- Infrastructures civiles et ponts :Mise en place de coffrages en bois ou en acier massif pour les piles et culées lourdes.
FAQ
Quelle charge peut supporter un écrou papillon de coffrage de 15/17 mm ?
- Notre écrou papillon standard de 15/17 mm pour coffrage présente une charge de rupture maximale de 180 à 190 kN. Il est donc largement suffisant pour contrer les importantes forces latérales exercées par le béton frais sur le coffrage. Par conséquent, notre écrou papillon ne se dévisse pas et ne se fissure pas sous de telles charges.
À quelles normes les écrous d'ancrage de coffrage sont-ils conformes pour l'exportation ?
- Nos écrous d'ancrage pour coffrage sont fabriqués et testés conformément aux normes internationales relatives aux échafaudages et aux coffrages, notamment la norme EN 12811. Nous effectuons un contrôle qualité rigoureux, de l'analyse des matières premières jusqu'au test final de rupture par cellule de charge. Des certificats d'essai des matériaux (CEM) sont délivrés sur demande afin de garantir la conformité aux exigences de chaque projet.
Quel est l'impact du traitement de surface sur le cycle de réutilisation des écrous de coffrage ?
- L'état de surface d'un outil est un facteur déterminant de son efficacité. Nos écrous à oreilles pour coffrage de 15/17 mm bénéficient d'une finition galvanisée au zinc jaune, offrant une protection optimale contre l'alcalinité et l'humidité du béton. Contrairement aux écrous de coffrage noirs non traités, qui rouillent dès la première utilisation, nos écrous à oreilles galvanisés sont réutilisables pour de nombreux chantiers après un simple nettoyage. Ils sont ainsi plus économiques que les autres écrous de coffrage, utilisés dans de nombreux travaux.
